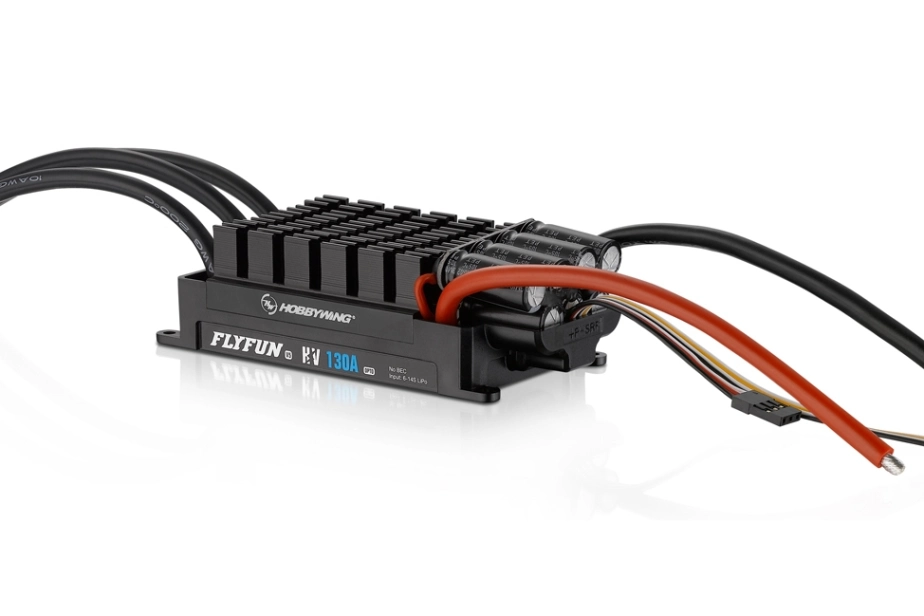

FLYFUN-130A-HV-OPTO-V5

Nová generácia programovateľných mikroprocesorových regulátorov pre striedavé motory bez kefiek a snímačov ("brushless, sensorless") pre veľké a obrovské rekreačné a športové modely lietadiel s napájaním z Li-poly/Li-Ion/Li-Fe batérií. V porovnaní s predchádzajúcimi generáciami regulátorov FLYFUN boli rozšírené možnosti programovania o množstvo funkcií, ktoré sa osvedčili v najvyšších radoch regulátorov Platinum. Konštrukcia regulátora zohľadňuje vysokú dlhodobú zaťažiteľnosť a odolnosť, ktorá sa vyžaduje pri obrovských modeloch. Výkonová časť regulátora je galvanicky oddelená od riadiacej elektroniky, aby sa zabezpečila vysoká odolnosť voči rušeniu pri vysokých prevádzkových prúdoch a vysokých napájacích napätiach. Regulátor nie je vybavený stabilizátorom napájania prijímača a servopohonov. Na jednoduché nastavenie regulátora slúži špeciálny programovací box Hobbywing LED, ktorý sa dodáva samostatne.

POPIS A FUNKCIE REGULÁTORA

• Vybavený je vysoko výkonným 32-bitovým mikroprocesorom ARM M4 s hodinovou frekvenciou až 72 MHz; regulátor je kompatibilný s väčšinou bezkartáčových motorov.
• Vhodný pre prevažnú väčšinu leteckých bezkartáčových motorov s napájaním z 6-14S LiPo/Li-ion/LiFe akumulátorov.
• Špeciálny stabilizátor napájania mikroprocesora pre vysokú odolnosť voči rušeniu a zníženie rizika straty kontroly.
• Technológia DEO (Driving Efficiency Optimization) výrazne zlepšuje odozvu škrtiacej klapky a účinnosť riadenia výkonového stupňa, čím znižuje teplotu regulátora.
• Galvanicky oddelená výkonová časť optoelektronickým prvkom.
• Režimy štartu Normal/Soft/Very Soft sú vhodné pre bežné vrtuľové lietadlá a modely s dúchadlami.
• Jednoduché programovanie a nastavenie pomocou vysielača alebo programovacieho boxu Hobbywing LED.
• Špeciálny programovací kábel na pripojenie regulátora k programovaciemu boxu LED umožňuje používateľovi programovať regulátor kedykoľvek a kdekoľvek (podrobnosti nájdete v príručke programovacieho boxu Hobbywing LED).
• Režimy normálnej/proporcionálnej/reverznej brzdy (najmä reverzný režim) môžu účinne znížiť dolet po pristátí.
• Viacero ochranných funkcií: ochrana proti vzletu, tepelná ochrana regulátora, tepelná ochrana kondenzátorov, ochrana proti preťaženiu, nadprúdová ochrana, ochrana v prípade abnormálneho napájacieho napätia a ochrana proti strate riadiaceho signálu účinne predlžuje životnosť regulátora.
• Kalibrácia rozsahu plynu na dokonalé prispôsobenie riadiaceho signálu z vašej RC súpravy.

PREGRAMOVATEĽNÉ FUNKCIE

• Typ brzdy: vypnutá brzda, normálna brzda (s intenzitou brzdenia nastaviteľnou v 7 úrovniach), proporcionálna brzda (ovládaná pomocou ovládania plynu: 0-20% výchylka ovládania plynu zodpovedá 100-0% brzdy, 20-100% výchylka ovládania zodpovedá 0-100% plynu).
• Intenzita brzdenia: intenzita brzdenia je nastaviteľná od úrovne 1 do úrovne 7 pre režim "Normálne brzdenie".
• Metóda odpojenia motora: mäkké vypnutie: regulátor postupne znižuje výkon na 50 % plného výkonu do 3 sekúnd po aktivovaní napäťovej ochrany. Tvrdé vypnutie: motor sa okamžite vypne.
• Počet článkov LiPo: Odporúčame nastaviť manuálne pre 100% spoľahlivú funkciu napäťovej ochrany. Ak zvolíte automatickú detekciu, riadiaca jednotka automaticky vypočíta počet článkov pripojeného akumulátora podľa pravidla "3,7 V na článok".
• Pevnostná ochrana: Prahovú úroveň napäťovej ochrany možno nastaviť v rozsahu 2,8-3,8 V/článok; ochranu možno tiež úplne vypnúť.
• Rozbeh: Normálny rozbeh (okamžitý rozbeh), Mäkký rozbeh (s pomalým rozbehom pre motory s veľkými vrtuľami, prevodovkou alebo menšími dúchadlami), Veľmi mäkký rozbeh (s veľmi pomalým rozbehom pre motory s veľkými vrtuľami, prevodovkou alebo dúchadlami od 90 mm).
• Timing: nastaviteľný v rozsahu 0-30°.
• Smysel otáčania: v smere/proti smeru hodinových ručičiek.
• DEO voľnobehu: Túto funkciu možno zapnúť alebo vypnúť; môže zabezpečiť lepšiu linearitu alebo plynulejšiu odozvu škrtiacej klapky.

OCHRANNÉ FUNKCIE REGULÁTORA

• Ochrana pri štarte: Regulátor meria otáčky motora počas štartu. Ak sa otáčky prestanú zvyšovať alebo ich nárast nie je stabilný, regulátor to vyhodnotí ako nesprávny štart. Ak je v tomto čase rýchlosť plynu na menej ako 15 %, regulátor sa automaticky pokúsi o opätovné naštartovanie motora; ak je rýchlosť plynu na viac ako 15 %, na opätovné naštartovanie motora musíte potiahnuť ovládač plynu úplne nadol.
• Tepelná ochrana regulátora: Motor sa "zastaví", ak teplota regulátora prekročí 110 °C, čo znamená, že sa aktivovala tepelná ochrana. Ak v tomto okamihu stiahnete ovládač plynu späť pod 60 %, "zaseknutie" zmizne a regulátor bude dodávať výkon zodpovedajúci polohe plynu. Ak posuniete škrtiacu klapku nad 60 %, "zadrhávanie" sa opäť objaví. Teplota regulátora pri zapnutí nesmie prekročiť 70 °C, inak sa motor nedá naštartovať.
• Ochrana v prípade straty signálu plynu: regulátor okamžite vypne motor, ak signál chýba 0,25 s, aby zabránil ešte väčším škodám a rizikám vyplývajúcim z rýchlo otáčajúceho sa rotora alebo vrtule. Po prijatí normálneho signálu regulátor obnoví normálnu prevádzku.
• Ochrana proti preťaženiu: Regulátor vypne motor alebo sa automaticky reštartuje, keď sa zaťaženie náhle zvýši na veľmi vysokú hodnotu.
• Ochrana proti nadprúdu: Regulátor okamžite vypne motor, ak špičkový odber prúdu prekročí maximálnu povolenú hodnotu; potom obnoví normálnu prevádzku. Ak potom odber prúdu stále prekračuje maximálnu povolenú hodnotu, motor sa úplne vypne.

Tip: Pri vôbec prvom zapnutí regulátora najprv vykonajte kalibráciu rozsahu plynu podľa návodu. Až potom je možné regulátor používať a nastavovať ďalšie parametre pomocou vysielača alebo programovacej karty LED.
