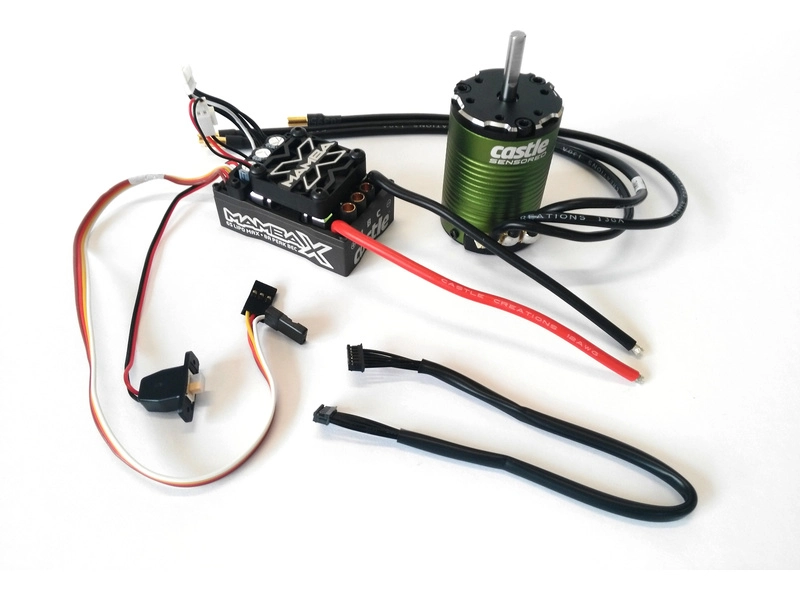

Hradný motor 1410 3800 ot/min so snímačom 3,17 mm, reg. Mamba X

Charakteristika

Senzorový motor na striedavý prúd Castle 1410 3800 otáčok za minútu s 3,17 mm hriadeľom a riadiacou jednotkou Castle Mamba X. Návod na použitie v slovenčine a češtine.

Charakteristika

Castle Creations 1410 3800 RPM/V 4-pólový striedavý senzorový motor s hriadeľom 3,17 mm pre RC modely áut 1:10 2WD/4WD patrí do najnovšej série motorov Castle Creations. Otáčky 3800 ot/min/V, napájanie 2 LiPo, vysoká účinnosť, senzorová konštrukcia.

Doporučuje sa používať motor v spojení s regulátorom Mamba X.

• Buggy, Truggy, Short Course Trucks 2WD/4WD v mierke 1:10: Napríklad Traxxas Slash 2WD. Napájanie 2 články LiPo, 6 článkov NiMH.
• Monster Trucky 2WD v mierke 1:10: Napr. model Traxxas Stampede 2WD. Napájanie 2 články LiPo, 6 článkov NiMH

Striedavá konštrukcia motora 1410

Castle predstavuje úplne nový rad senzorových motorov. Výhodou je najmä vysoká účinnosť a pri použití senzorového regulátora jemný vstup z nulových otáčok. Senzorové motory možno preto odporučiť aj pre pomaly sa pohybujúce modely, ako sú pásové vozidlá alebo expedičné RC modely áut.

Stator (pevná vonkajšia časť motora) sa skladá zo vzájomne izolovaných železných plátov s hrúbkou 0,2 mm. Vinutie statora je impregnované proti vlhkosti a je vymedzené špeciálnou zalievacou hmotou. Kolíky vinutia pozostávajú z pevných pásikov, na ktoré môžete pripájať kolíky v optimálnom smere - v závislosti od modelu.

Motor (otočná vnútorná časť motora) je vyrobený z hriadeľa z tvrdenej ocele, v ktorom sú nalepené neodymové magnety. Na zvýšenie pevnosti je rotor obalený kevlarovou tkaninou a dvojzložkovým lepidlom. Na meranie polohy rotora sa používa ďalšia sada 4 magnetov. Rotor je medzi ložiskami vymedzený krúžkovou listovou pružinou.

Hliníkové čelá obsahujú kvalitné guľôčkové ložiská a na zadnom čele sú namontované Hallove snímače na snímanie polohy rotora a teplotný snímač na meranie vnútornej teploty motora.

Kľúčové vlastnosti bezkartáčových motorov Castle 1410

• Motory Castle 1410 sú rozmerovo zhodné s jednosmernými motormi série 550
.
• Vzhľadom na absenciu komutátora je životnosť bezkartáčového motora daná len ložiskami, ktoré však možno vymeniť
• Konštrukcia snímača, integrovaný snímač teploty
• Impregnované vinutie odolné proti vlhkosti, snímače sú zaliate v špeciálnej zalievaciej hmote
• Extrémne tenký povrch statora pre vysokú účinnosť
• Veľké spájkovacie podložky na jednoduché spájkovanie
• Rotor je obalený kevlarovou tkaninou

Regulátor Castle Mamba X

Elektronický regulátor Castle Mamba X Castle Mamba je regulátor určený pre RC modely áut 1:10 alebo ľahšie modely 1:8. Napájanie môže byť v rozsahu 2 až 6 LiPo článkov, samozrejmosťou je vodotesná konštrukcia. Regulátor možno použiť na hobby aj profesionálne použitie. Novinkou je možnosť pripojenia senzorového motora, dodatočného vstupu na zmenu nastavení regulátora počas pretekov alebo pri jazde z pásových či expedičných modelov.

Riadiaca jednotka umožňuje zaznamenávať namerané údaje - odber prúdu, napájacie napätie, zvlnenie napájacieho napätia, napätie BEC, teplotu a otáčky do pamäte. Po pretekoch alebo počas testovacích jázd je možné tieto údaje zobraziť na počítači a vyhodnotiť ich.

Riadiaca jednotka Castle Mamba X obsahuje integrovaný napájací zdroj BEC, ktorý dokáže dodať až 8 A prúdu, a napätie je možné nastaviť v rozsahu 5,25 až 8,0 V.

Použitie sekundárneho vstupu AUX2 - biely vodič

• Omedzenie výkonu plynu - môžete obmedziť maximálny výkon motora. Ideálne v prípade, že RC auto riadia deti alebo menej skúsení vodiči.
• Omedzenie výkonu spiatočky - môžete obmedziť maximálny výkon spiatočky.
• Obmedzenie výkonu bŕzd - pomocou vysielača môžete obmedziť maximálny výkon bŕzd - ideálne na preteky s pásovými vozidlami
.
• Brzdný výkon v neutráli - pomocou vysielača môžete obmedziť brzdný výkon v neutráli - ideálne pre preteky s Crawlermi
• Vypnutie/zapnutie spätného chodu brzdy
• Omedzenie maximálneho krútiaceho momentu motora - ak potrebujete zabrániť preklzu kolies, môžete kedykoľvek počas pretekov znížiť maximálny krútiaci moment poskytovaný motorom. Získajte výhodu pred svojimi súpermi!
• Odstránenie nameraných údajov - záznam nameraných údajov môžete počas pretekov na diaľku odstrániť, napr. pred začiatkom pretekov
.

Odnímateľné káble k prijímaču a motoru snímača

Káble vedúce k prijímaču a k snímaču sú zapojené do pozláteného konektora. Toto riešenie ponúka možnosť prispôsobiť si kabeláž RC auta presne podľa svojich predstáv. Ak sa káble poškodia pri havárii, jednoducho ich vymeňte. Káble k prijímaču a snímaču je možné zakúpiť ako náhradné diely. Konektor pre pripojenie motora snímača je z výroby vybavený zástrčkou. Ak sa rozhodnete použiť motory senzora, musíte zástrčku z konektora vysunúť. Jednoduché a mimoriadne spoľahlivé riešenie!

Náhradný kábel pre prijímač má objednávacie číslo CC-011-0106-00, kábel na pripojenie senzorových striedavých motorov k RC autám má objednávacie číslo CC-011-0108-00.

Kľúčové vlastnosti ovládača Castle Creations Mamba X

• Vodotesná konštrukcia regulátora - elektronika je zaliata v špeciálnej zalievacej hmote
.
• Obnovená podpora senzorových motorov, ktoré sú dôležité v čoraz populárnejších pásových vozidlách
• Nastaviteľné zdrojové napätie BEC - môžete tak naplno využiť štandardné aj vysokonapäťové servá
• Nový vodotesný spínač na spoľahlivé vypínanie a zapínanie regulátora
• Prevádzka motora je ešte lepšia vďaka použitiu výkonnejšieho mikrokontroléra a novej možnosti zaznamenávania údajov
• Riadiaca jednotka je vybavená sekundárnym vstupom, ktorý umožňuje meniť ktorýkoľvek z týchto parametrov počas jazdy pomocou voľného kanála vysielača, pozri nižšie
.
• Základné parametre regulátora možno naprogramovať pomocou vysielača alebo programovacej karty. Úplné možnosti programovania sú k dispozícii v PC aplikácii Castle Link.
• Výkonnejší zdroj BEC na spoľahlivé napájanie výkonných serv v modeli
.
• Regulátory dokážu zaznamenávať najdôležitejšie namerané údaje - priebeh napätia, rýchlosť atď. Namerané údaje zo zariadenia je potom možné zobraziť v počítači a vyhodnotiť ich.
• Podpora protokolu Castle Live Link - regulátor možno odporučiť aj pre priemyselné aplikácie, kde je potrebné mať spätnú väzbu o otáčkach, teplote atď.
