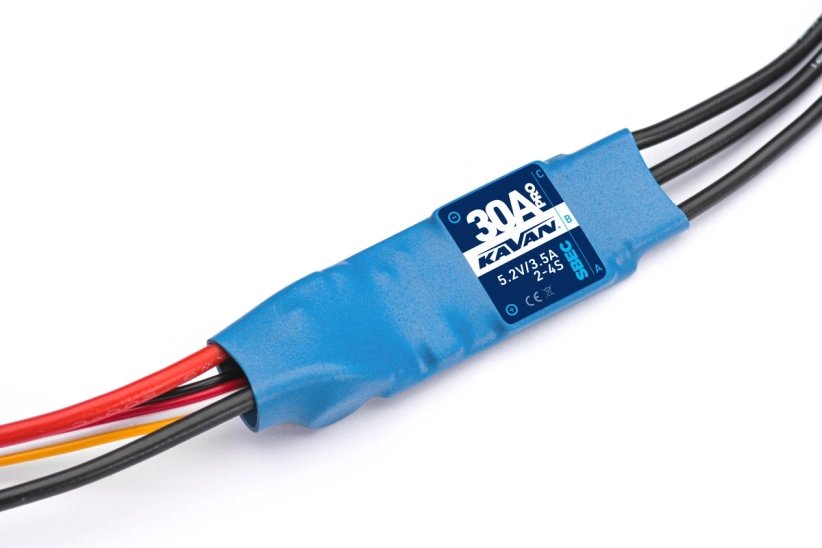

Programovateľný mikroprocesorový regulátor pre striedavé motory bez kefiek a snímačov ("brushless, sensorless") pre rekreačné a športové modely lietadiel s napájaním z LiPo/Li-ion/LiFe akumulátorov. Využíva pokročilú optimalizovanú technológiu riadenia, ktorá výrazne zlepšuje odozvu škrtiacej klapky a účinnosť riadenia výkonového stupňa. Konštrukcia regulátora zohľadňuje vysokú dlhodobú zaťažiteľnosť a odolnosť, ktorá sa vyžaduje pri modeloch s väčším počtom serv. Regulátory sú vybavené výkonným spínaným napájacím kondicionérom BEC s voliteľným výstupným napätím, ktorý zabezpečuje napájanie prijímača a serv z pohonného akumulátora. Na jednoduché nastavenie regulátora slúži špeciálna programovacia karta KAVAN PRO LED, ktorá sa dodáva samostatne.
POPIS A FUNKCIE OVLÁDAČA
- Vybavený je vysoko výkonným 32-bitovým mikroprocesorom ARM M4 s taktovacou frekvenciou až 72 MHz; regulátor je kompatibilný s väčšinou bezkartáčových motorov.
- Vhodný pre drvivú väčšinu leteckých striedavých motorov s 2-4S LiPo/Li-ion/LiFe akumulátorom.
- Špeciálny stabilizátor napájania mikroprocesora pre vysokú odolnosť voči rušeniu a zníženie rizika straty kontroly.
- Optimalizovaná technológia riadenia výrazne zlepšuje odozvu škrtiacej klapky a účinnosť riadenia výkonového stupňa, znižuje teplotu regulátora.
- Výkonný spínací napájací kondicionér BEC s výstupným napätím 5,2 V a zaťažiteľnosťou 3,5 A nepretržite a 5 A špičkovo. BEC je oddelený od ostatných obvodov regulátora, dokáže zachovať správnu prevádzku aj pri vyhorení napájacej dosky s tranzistormi MOSFET regulátora.
- Režimy normálneho/mierneho/veľmi jemného štartu sú vhodné pre bežné vrtuľové lietadlá a modely s dúchadlami.
- Jednoduché programovanie a nastavenie pomocou vysielača alebo programovacej karty KAVAN PRO LED.
- Viacero ochranných funkcií: ochrana pri spustení, tepelná ochrana regulátora, tepelná ochrana kondenzátorov, ochrana proti preťaženiu, nadprúdová ochrana, ochrana v prípade abnormálneho napájacieho napätia a ochrana v prípade straty riadiaceho signálu účinne predlžuje životnosť regulátora.
- Kalibrácia rozsahu ovládania pre dokonalé prispôsobenie sa riadiacemu signálu z vašej RC súpravy.
PREGRAMOVATEĽNÉ FUNKCIE
- Typ brzdy: Brzda vypnutá, normálna brzda (s intenzitou brzdy nastaviteľnou v 7 úrovniach).
- Silnosť brzdy: Intenzita brzdy je nastaviteľná od úrovne 1 do úrovne 7 pre režim "Normálna brzda".
- Metóda odpojenia motora: Mäkké odpojenie: regulátor postupne zníži výkon na 50 % plného výkonu do 3 sekúnd po aktivácii napäťovej ochrany. Tvrdé vypnutie: Motor sa okamžite vypne.
- Počet LiPo článkov: Odporúčame nastaviť manuálne pre 100% spoľahlivú funkciu napäťovej ochrany. Ak zvolíte automatickú detekciu, riadiaca jednotka automaticky vypočíta počet článkov pripojenej batérie podľa pravidla "3,7 V na článok".
- Pevnostná ochrana: Prahovú úroveň napäťovej ochrany možno nastaviť v rozsahu 2,8-3,8 V/článok; ochranu možno tiež úplne vypnúť.
- Napätie BEC: Napätie BEC kondicionéra je pevné (5,2 V).
- Spustenie: Normálne spustenie (okamžité spustenie), Mäkké spustenie (s pomalým štartom pre motory s veľkými vrtuľami, prevodovkou alebo menšími dúchadlami), Veľmi mäkké spustenie (s veľmi pomalým štartom pre motory s veľkými vrtuľami, prevodovkou).
- Timing: Nastaviteľný v rozsahu 0-30°.
- Smysel otáčania: V pravom/ľavom smere hodinových ručičiek.
- Ochrana voľnobehu: Túto funkciu je možné zapnúť alebo vypnúť; môže zabezpečiť lepšiu linearitu alebo plynulejšiu odozvu škrtiacej klapky.
Ochranné funkcie regulátora
- Ochrana pred rozbehom: Regulátor meria otáčky motora počas štartovania. Ak sa otáčky prestanú zvyšovať alebo ich nárast nie je stabilný, regulátor to vyhodnotí ako nesprávne spustenie. Ak je v tomto čase rýchlosť plynu na menej ako 15 %, regulátor sa automaticky pokúsi o opätovné naštartovanie motora; ak je rýchlosť plynu na viac ako 15 %, na opätovné naštartovanie motora musíte potiahnuť ovládač plynu úplne nadol.
- Regulátor tepelnej ochrany: Motor sa "zastaví", ak teplota regulátora prekročí 110 °C, čo znamená, že bola aktivovaná tepelná ochrana. Ak v tomto okamihu stiahnete ovládač plynu späť pod 60 %, "zaseknutie" zmizne a regulátor bude dodávať výkon zodpovedajúci polohe plynu. Ak posuniete škrtiacu klapku nad 60 %, "zadrhávanie" sa opäť objaví. Teplota regulátora počas zapínania nesmie prekročiť 70 °C, inak sa motor nedá naštartovať.
- Ochrana v prípade straty signálu plynu: Regulátor okamžite vypne motor, ak signál chýba 0,25 s, aby sa zabránilo ešte väčším škodám a rizikám vyplývajúcim z rýchlo sa otáčajúceho rotora alebo vrtule. Hneď ako sa objaví normálny signál, regulátor obnoví normálnu prevádzku.
- Ochrana proti preťaženiu: Regulátor vypne motor alebo ho automaticky reštartuje, keď jeho zaťaženie náhle stúpne na veľmi vysokú hodnotu.
- Ochrana proti nadprúdu: Regulátor okamžite vypne motor, ak špičkový odber prúdu prekročí maximálnu povolenú hodnotu; potom obnoví normálnu prevádzku. Ak aj potom špičkový odber prúdu prekročí maximálnu povolenú hodnotu, motor sa úplne vypne.
Tip: Pri vôbec prvom zapnutí regulátora najprv vykonajte kalibráciu rozsahu plynu podľa návodu. Až potom je možné regulátor používať a nastavovať ďalšie parametre pomocou vysielača alebo programovacej karty KAVAN PRO LED.
| Použitie | Lietadlo,vrtuľník |
Typ | Intermitentný | Trvalý prúd [A] | 30 | Max. Špičkový prúd [A] | 45 | | Články LiXX | 2 - 4 |
| Napätie BEC [V] | 5.2 |
| Prúd BEC [A] | 3.5 |
Dĺžka [mm] | 37 | Šírka [mm] | 17 | Výška [mm] | 5 | Hmotnosť [g] | 23 | | Regulácia | Jednosmerná |
Brzda | Ano | Senzorový vstup | Nie | Programovateľný | Ano |
