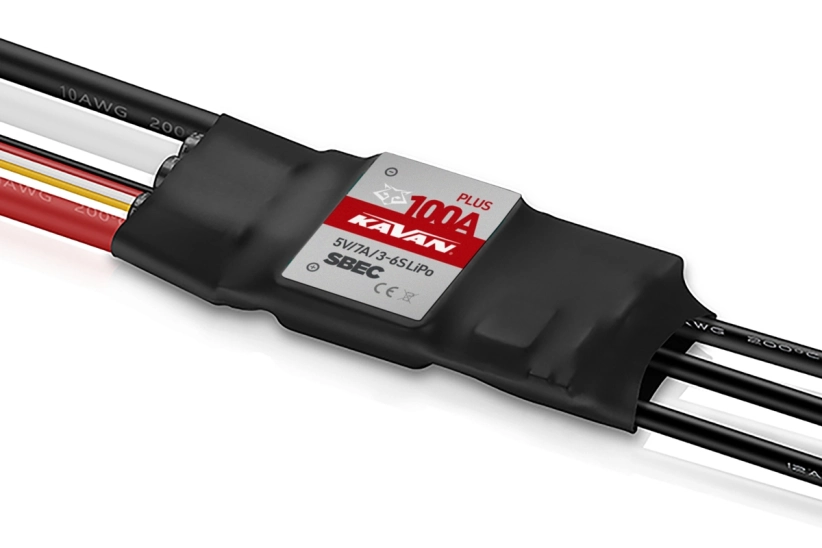

Nová generácia programovateľných mikroprocesorových regulátorov KAVAN pre bezkefové striedavé motory bez snímačov je navrhnutá s použitím najnovšej polovodičovej technológie s vynikajúcimi úžitkovými vlastnosťami pri zachovaní veľmi jednoduchej a používateľsky prívetivej obsluhy. Používa sa na riadenie otáčok striedavých elektromotorov v rekreačných a športových modeloch lietadiel pri napájaní z LiPo/Li-ion/LiFe a NiCd/NiMH akumulátorov. Regulátor je vybavený výkonným spínaným regulátorom výkonu BEC, ktorý zabezpečuje napájanie prijímača a serv z pohonného akumulátora. Na jednoduché nastavenie regulátora slúži programovacia karta KAVAN PRO LED (používa sa aj na programovanie regulátorov série KAVAN PRO), ktorá sa predáva samostatne.
POPIS A FUNKCIE REGULÁTORA
- Regulátor je vybavený vysoko výkonným 32-bitovým mikroprocesorom ARM M4 s taktovacou frekvenciou až 96 MHz.
- Technológia DEO (Driving Efficiency Optimization) výrazne zlepšuje odozvu škrtiacej klapky a účinnosť riadenia výkonového stupňa, čím znižuje teplotu regulátora.
- Vhodný pre prevažnú väčšinu leteckých striedavých motorov s napájaním z 3-6S LiPo batérií.
- Pre napájanie z NiCd, NiMH, LiPo, Li-ion, LiFe batérií
- Výkonný BEC 5,0 V spínaný napájací kondicionér so záťažovou kapacitou až 7 A.
- Nastaviteľný obvod PCO - odpojí motor pri poklese napájacieho napätia.
- Režimy rozbehu Normal/Mild/Very Soft sú vhodné pre motory s priamym pohonom aj pre motory s prevodovkou.
- Bezpečné spínanie (zabraňuje rozbehu motora pri zapnutí).
- Viacero ochranných funkcií: ochrana proti rozbehu, tepelná ochrana regulátora, tepelná ochrana kondenzátorov, ochrana proti preťaženiu, nadprúdová ochrana, ochrana pri abnormálnom napájacom napätí a ochrana pri strate riadiaceho signálu účinne predlžujú životnosť regulátora.
- Špeciálny programovací kábel na pripojenie regulátora k programovacej karte KAVAN PRO LED umožňuje používateľovi programovať regulátor kedykoľvek a kdekoľvek.
- Kalibrácia rozsahu škrtiacej klapky dokonale zodpovedá riadiacemu signálu z vašej RC súpravy.
PROGRAMOVATEĽNÉ FUNKCIE
- Typ brzdy: Vypnutie brzdy, normálna brzda (s intenzitou brzdenia nastaviteľnou v 3 úrovniach), reverzácia (umožňuje zapnúť reverzáciu chodu motora pomocou iného kanála s prepínačom, reverzácia otáčok motora s reverzácia (umožňuje zapnúť reverzáciu otáčok motora pomocou iného kanála s proporcionálnym spínačom, pomocou ktorého sa riadia otáčky motora pri reverzácii).
- Silnosť brzdy: Intenzita brzdy je nastaviteľná na 60, 90 alebo 100 % pre režim "Normálna brzda".
- Metóda odpojenia motora: Mäkké vypnutie: regulátor postupne zníži výkon na 60 % plného výkonu do 3 sekúnd po aktivovaní napäťovej ochrany. Tvrdé vypnutie: motor sa okamžite vypne.
- Počet článkov LiPo: Odporúčame nastaviť manuálne pre 100% spoľahlivú funkciu napäťovej ochrany. Ak zvolíte automatickú detekciu, riadiaca jednotka automaticky vypočíta počet článkov pripojenej batérie podľa pravidla "3,7 V na článok".
- Napäťová ochrana: Prahovú úroveň napäťovej ochrany možno nastaviť na 2,8 V/článok, 3,0 V/článok alebo 3,4 V/článok; ochranu možno tiež úplne vypnúť.
- Rozsah: Určuje reakciu škrtiacej klapky počas krokového zrýchľovania od 0 % do 100 %. Normálny/mäkký/veľmi mäkký nábeh zodpovedá času nábehu približne 200 ms/500 ms/800 ms.
- Timing: Nastaviteľný na 5, 15 alebo 25°.
- DEO voľnobehu: Túto funkciu možno zapnúť alebo vypnúť; môže zabezpečiť lepšiu linearitu alebo plynulejšiu odozvu škrtiacej klapky.
- Režim vyhľadávania: Môže pomôcť pri hľadaní modelu, ktorý pristál v nepriaznivom teréne - ovládač spôsobí, že motor zapípa, keď je plyn stiahnutý na nulovú hodnotu na nastavený čas.
FUNKCIE OCHRANY REGULÁTORA
- Ochrana pri štarte: Regulátor meria otáčky motora počas štartu. Ak sa otáčky prestanú zvyšovať alebo ich nárast nie je stabilný, regulátor to vyhodnotí ako nesprávny štart. Ak je v tomto čase rýchlosť plynu na menej ako 15 %, regulátor sa automaticky pokúsi o opätovné naštartovanie motora; ak je rýchlosť plynu na viac ako 20 %, na opätovné naštartovanie motora musíte potiahnuť ovládač plynu úplne nadol.
- Termická ochrana: Ak teplota regulátora prekročí 120 °C, regulátor obmedzí výstupný výkon na 60 % (ak je nastavené mäkké vypnutie) alebo úplne vypne motor (ak je nastavené tvrdé vypnutie).
- Ztráta signálu plynu: Regulátor okamžite vypne motor, ak signál chýba po dobu 0,25 s. Po prijatí normálneho signálu regulátor obnoví normálnu prevádzku.
- Ochrana proti preťaženiu: Regulátor vypne motor alebo ho automaticky reštartuje, ak sa jeho zaťaženie náhle zvýši na veľmi vysokú hodnotu.
- Napäťová ochrana: Keď napätie akumulátora pohonu klesne pod nastavenú prahovú úroveň, spustí sa napäťová ochrana regulátora. Regulátor obmedzí výstupný výkon na 60 % (ak je nastavené mäkké vypnutie) alebo úplne vypne motor (ak je nastavené tvrdé vypnutie).
- Ochrana proti abnormálnemu napájaciemu napätiu: Ak napätie pohonného akumulátora nie je v prípustnom rozsahu pre regulátor, spustí sa ochrana proti abnormálnemu napájaciemu napätiu; regulátor signalizuje výstrahu pípnutím motora.
Tip: Pri vôbec prvom zapnutí regulátora najprv vykonajte kalibráciu rozsahu plynu podľa návodu. Až potom je možné regulátor používať a nastavovať ďalšie parametre pomocou vysielača alebo programovacej karty KAVAN LED PRO.
| Použitie | Literárne |
Typ | Intermitentné | Trvalý prúd [A] | 100 | Max. špičkový prúd [A] | 120 | Články LiXX | 3 - 6 | Napätie BEC [V] | 5 | Prúd BEC [A] | 7 | Dĺžka [mm] | 85 | | Šírka [mm] | 36 |
| Výška [mm] | 9 |
Hmotnosť [g] | 92 | | Regulácia | Jednoduchá |
Brzda | Ano | Senzorový vstup | Nie | Programovateľný | Ano |
