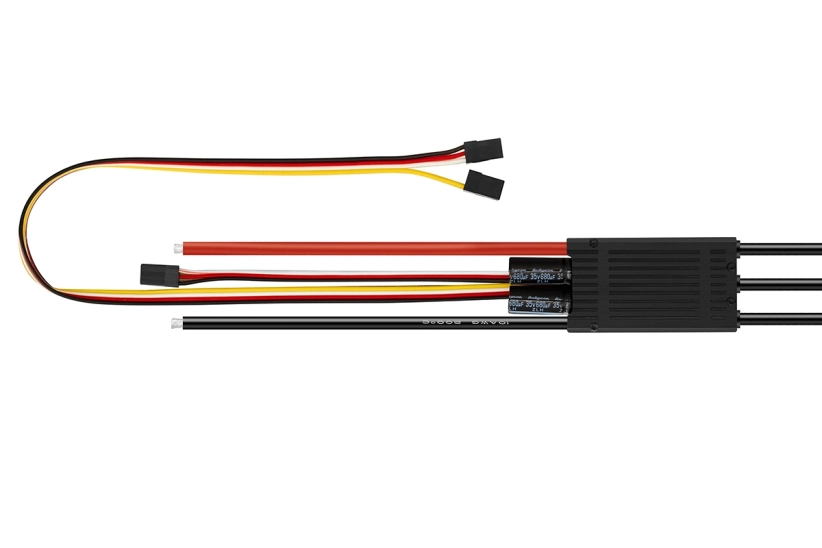

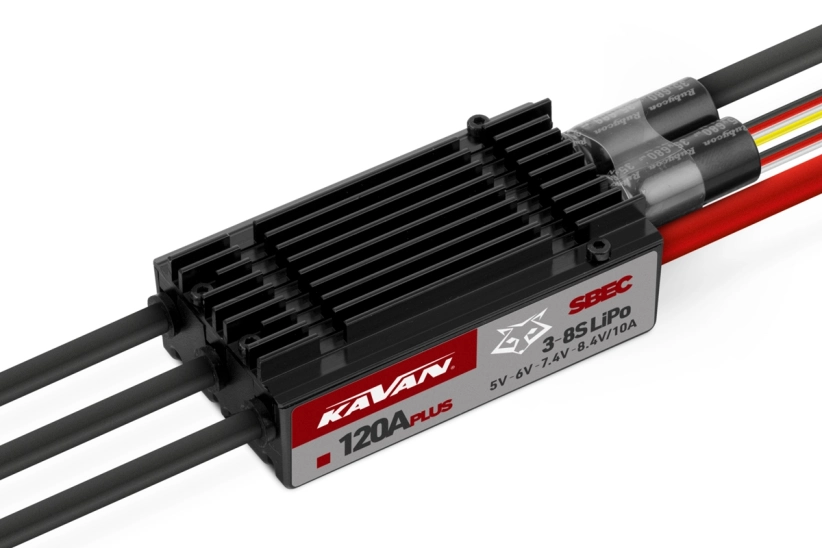

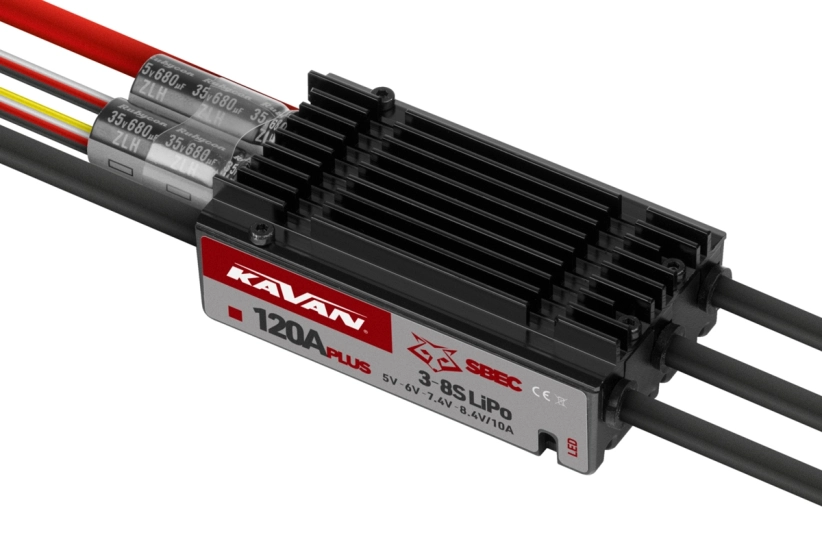

KAVAN R-120SB Plus AC regulátor 120A SBEC

Nová generácia programovateľných mikroprocesorových regulátorov KAVAN pre bezkefové striedavé motory bez snímačov je navrhnutá s použitím najnovšej polovodičovej technológie s vynikajúcimi úžitkovými vlastnosťami pri zachovaní veľmi jednoduchej a používateľsky prívetivej obsluhy. Používa sa na riadenie otáčok striedavých elektromotorov v rekreačných a športových modeloch lietadiel pri napájaní z LiPo/Li-ion/LiFe a NiCd/NiMH akumulátorov. Regulátor je vybavený výkonným spínaným regulátorom výkonu BEC, ktorý zabezpečuje napájanie prijímača a serv z pohonného akumulátora. Na jednoduché nastavenie regulátora slúži programovacia karta KAVAN PRO LED (používa sa aj na programovanie regulátorov série KAVAN PRO), ktorá sa predáva samostatne.

POPIS A FUNKCIE REGULÁTORA

• Regulátor je vybavený vysoko výkonným 32-bitovým mikroprocesorom ARM M4 s taktovacou frekvenciou až 96 MHz.
• Technológia DEO (Driving Efficiency Optimization) výrazne zlepšuje odozvu škrtiacej klapky a účinnosť riadenia výkonového stupňa, čím znižuje teplotu regulátora.
• Vhodný pre prevažnú väčšinu leteckých striedavých motorov s napájaním z 3-8S LiPo batérií.
• Pre napájanie z NiCd, NiMH, LiPo, Li-ion, LiFe batérií
• Výkonný spínaný BEC kondicionér s voliteľným napätím 5,0 V/6,0 V/7,4 V/8,4 V so schopnosťou zaťaženia až 10 A.
• Nastaviteľné časovanie pre optimálne prispôsobenie motoru.
• Nastaviteľný obvod PCO - odpojenie motora pri poklese napájacieho napätia.
• Režimy rozbehu Normal/Soft/Very Soft sú vhodné pre motory s priamym pohonom aj pre motory s prevodovkou.
• Bezpečné spínanie (zabraňuje rozbehu motora pri zapnutí).
• Viacero ochranných funkcií: ochrana proti rozbehu, tepelná ochrana regulátora, tepelná ochrana kondenzátorov, ochrana proti preťaženiu, nadprúdová ochrana, ochrana v prípade abnormálneho napájacieho napätia a ochrana v prípade straty riadiaceho signálu účinne predlžujú životnosť regulátora.

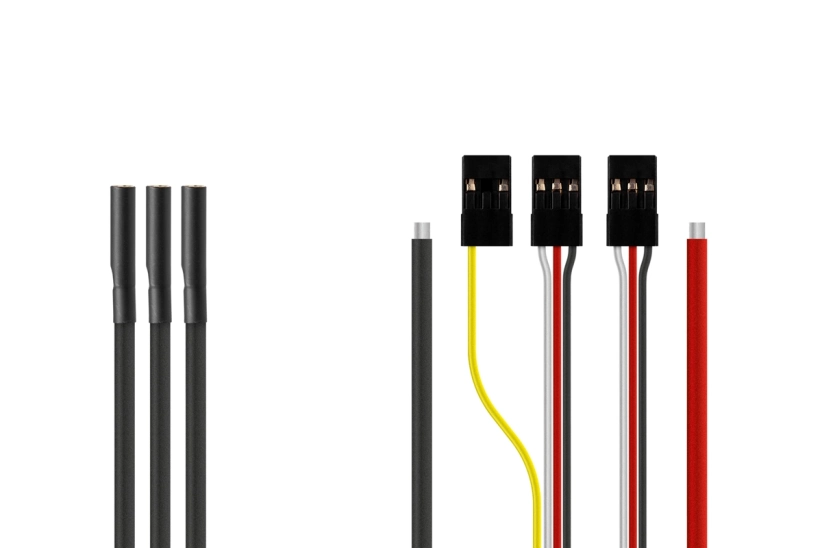

• Špeciálny programovací kábel na pripojenie regulátora k programovacej karte KAVAN PRO LED umožňuje používateľovi programovať regulátor kedykoľvek a kdekoľvek.
• Kalibrácia rozsahu škrtiacej klapky dokonale zodpovedá riadiacemu signálu z vašej RC súpravy.

PROGRAMOVATEĽNÉ FUNKCIE

• Typ brzdy: Vypnutie brzdy, normálna brzda (s intenzitou brzdenia nastaviteľnou v 3 úrovniach), reverzácia (umožňuje zapnúť reverzáciu chodu motora pomocou iného kanála s prepínačom, reverzácia otáčok motora s reverzácia (umožňuje zapnúť reverzáciu otáčok motora pomocou iného kanála s proporcionálnym spínačom, ktorým sa ovládajú otáčky motora pri reverzácii).
• Silnosť brzdy: Intenzita brzdy je nastaviteľná na 60, 90 alebo 100 % pre režim "Normálna brzda".
• Metóda vypnutia motora: Mäkké vypnutie: regulátor postupne zníži výkon na 60 % plného výkonu do 3 sekúnd po aktivácii napäťovej ochrany. Tvrdé vypnutie: motor sa okamžite vypne.
• Počet článkov LiPo: Odporúčame nastaviť manuálne pre 100% spoľahlivú funkciu napäťovej ochrany. Ak zvolíte automatickú detekciu, riadiaca jednotka automaticky vypočíta počet článkov pripojenej batérie podľa pravidla "3,7 V na článok".
• Napäťová ochrana: Prahovú úroveň napäťovej ochrany možno nastaviť na 2,8 V/článok, 3,0 V/článok alebo 3,4 V/článok; ochranu možno tiež úplne vypnúť.
• Odozva: Určuje odozvu škrtiacej klapky počas skokového zrýchľovania od 0 % do 100 %. Normálny/mäkký/veľmi mäkký nábeh zodpovedá času nábehu približne 200 ms/500 ms/800 ms.
• Timing: Nastaviteľný na 5, 15 alebo 25°.
• DEO voľnobehu: Túto funkciu možno zapnúť alebo vypnúť; môže zabezpečiť lepšiu linearitu alebo plynulejšiu odozvu škrtiacej klapky.
• Režim vyhľadávania: Môže pomôcť pri hľadaní modelu, ktorý pristál v nepriaznivom teréne - ovládač spôsobí, že motor zapípa, keď je plyn stiahnutý na nulovú hodnotu na nastavený čas.
• Napätie BEC: Umožňuje nastaviť výstupné napätie BEC na 5,0 V/6,0 V/7,4 V/8,4 V.

Ochranné funkcie regulátora

• Ochrana pri štarte: Regulátor meria otáčky motora počas štartu. Ak sa otáčky prestanú zvyšovať alebo ich nárast nie je stabilný, regulátor to vyhodnotí ako nesprávny štart. Ak je v tomto čase rýchlosť plynu na menej ako 15 %, regulátor sa automaticky pokúsi naštartovať motor; ak je rýchlosť plynu na viac ako 20 %, na opätovné naštartovanie motora musíte potiahnuť ovládač plynu úplne nadol.
• Termická ochrana: Ak teplota regulátora prekročí 120 °C, regulátor obmedzí výstupný výkon na 60 % (ak je nastavené mäkké vypnutie) alebo úplne vypne motor (ak je nastavené tvrdé vypnutie).
• Ztráta signálu plynu: Regulátor okamžite vypne motor, ak signál chýba po dobu 0,25 s. Po prijatí normálneho signálu regulátor obnoví normálnu prevádzku.
• Ochrana proti preťaženiu: Regulátor vypne motor alebo ho automaticky reštartuje, ak sa jeho zaťaženie náhle zvýši na veľmi vysokú hodnotu.
• Napäťová ochrana: Keď napätie batérie pohonu klesne pod nastavenú prahovú úroveň, spustí sa napäťová ochrana regulátora. Regulátor obmedzí výstupný výkon na 60 % (ak je nastavené mäkké vypnutie) alebo úplne vypne motor (ak je nastavené tvrdé vypnutie).
• Ochrana proti abnormálnemu napájaciemu napätiu: Ak napätie pohonného akumulátora nie je v prípustnom rozsahu pre regulátor, spustí sa ochrana proti abnormálnemu napájaciemu napätiu; regulátor signalizuje výstrahu pípnutím motora.

Tip: Pri vôbec prvom zapnutí regulátora najprv vykonajte kalibráciu rozsahu plynu podľa návodu. Až potom je možné regulátor používať a nastavovať ďalšie parametre pomocou vysielača alebo programovacej karty KAVAN LED PRO.
