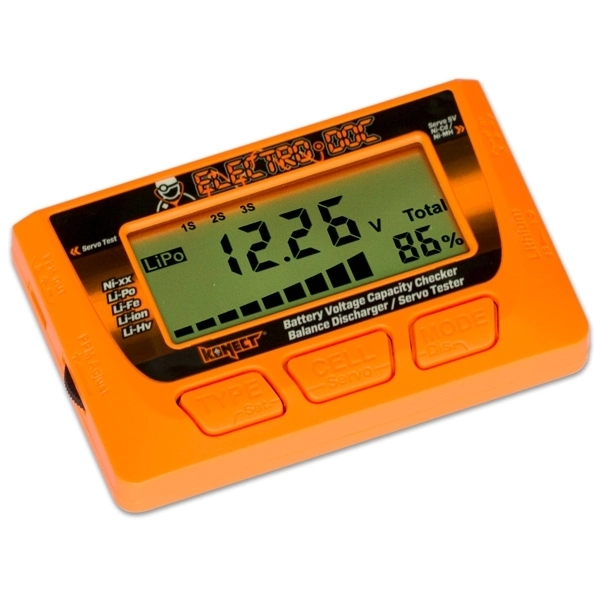

Konect elektro doc

Tester LiPo batérií 1-8S je multifunkčný merací prístroj, ktorý umožňuje testovanie stavu batérií väčšiny hlavných typov modelov: Li-Po, Li-ion, LiFe, LiHV, NiCd a NiMH. Umožňuje tiež vybíjanie s vyvážením a autonómne vyváženie lítiových batérií na vyrovnanie napätia jednotlivých článkov na jednotnú úroveň. V režime servotesteru ho možno použiť na testovanie servopohonov a elektronických regulátorov otáčok.

TESTOVANIE NAPÄTIA LÍTIOVÝCH AKUMULÁTOROV (1-8S)

Zariadenie umožňuje meranie 2-8S lítiových akumulátorov (Li-Po, Li-ion, LiFe, LiHV) bez potreby ďalšieho napájania. Ak chcete testovať 1S batérie, musíte do zásuvky NiCd/MH pripojiť 4článkovú batériu NiXX alebo výstup stabilizátora UBEC 5V. Testovaný akumulátor sa pripája priamo (súpravy so servisnými konektormi JST-XH) alebo pomocou vhodného adaptéra.

Tester meria a zobrazuje:

• celkové napätie batérie a zvyškovú kapacitu batérie (stav nabitia - orientačný údaj)
• napätie a zvyškovú kapacitu každého článku sady
• napätie a kapacitu článku sady s najvyššie napätie
• napätie a kapacita článku sady s najnižším napätím
• počet článkov s najvyšším a najnižším napätím a rozdiel napätí medzi nimi

TESTOVANIE NAPÄTIA NiCd A NiMH BATÉRIÍ (1-8 čl.)

Pri testovaní 4-8 článkov NiCd a NiMH batérií nie je potrebný žiadny ďalší zdroj napájania. Pri testovaní NiCd a NiMH batérií s menej ako 4 článkami je potrebné pripojiť 2-8S lítiový akumulátor.

Tester meria a zobrazuje:

• celkové napätie batérie

Vybíjanie/vyvažovanie (2-8S)

Vybíjanie/vyvažovanie lítiových batérií je možné vykonávať v dvoch režimoch (prístroj je napájaný z vybíjanej batérie):

• Vybíjanie s vyvažovaním - tester vybíja pripojenú lítiovú batériu na nastavené napätie (2,0-4,2 V/článok) a zároveň vyrovnáva napätie jednotlivých článkov
• Autonómne vyvažovanie - prístroj vybíja články súpravy na úroveň článku s najnižším napätím

SERVOTESTER

Napájacie napätie pre funkciu servotesteru je 5-6 V  (štvorčlánková batéria NiMH alebo NiCd, voliteľne. Výstup 5 V z regulátora napájania UBEC). V prípade testovania elektronických regulátorov otáčok so stabilizátorom BEC nie je potrebné žiadne špeciálne napájanie. Servotester generuje riadiace impulzy s logickou úrovňou "1" 4,7-5,0 V  (podľa napájacieho napätia 5-6 V). V závislosti od typu serva alebo regulátora môžete zvoliť frekvenciu opakovania signálnych impulzov servotestera: 50 Hz (pre analógové servá a bežné regulátory pre lietadlá, autá a lode) a pre digitálne servá a regulátory pre multikoptéry 60 Hz, 100 Hz, 125 Hz, 200 Hz, 300 Hz.

Tester servopohonov má tri základné prevádzkové režimy:

• Ručné nastavenie polohy servopohonov pomocou otočného gombíka - rozsah šírky riadiacich impulzov v tomto režime je možné zvoliť na základný 1000 - 2000 µs alebo rozšírený 500 - 2 500 µs.
• Automatický nábeh servopohonu - v tomto režime servopohon automaticky nabieha v nastavenom rozsahu (základný 1000-2000 µs alebo rozšírený 500-2 500 µs) s ručne nastaviteľnou rýchlosťou.
• Neutrálne nastavenie: - v tomto prípade servotester poskytuje signál s pevnou šírkou impulzu 1500 µs.

Balenie obsahuje: tester LiPo batérií 1-8S, návod.
