Motor Castle 1410 3800 ot/min 3,17 mm so snímačom, reg. Sidewinder 4

Charakteristika

Senzorový motor Castle 1410 3800 otáčok za minútu s hriadeľom 3,17 mm a riadiacou jednotkou Castle Sidewinder 4 Cryo-Drive. Súprava je určená pre 2WD/4WD Buggy, Truggy, Short Course alebo 2WD Monster Trucky.

Obsah balenia

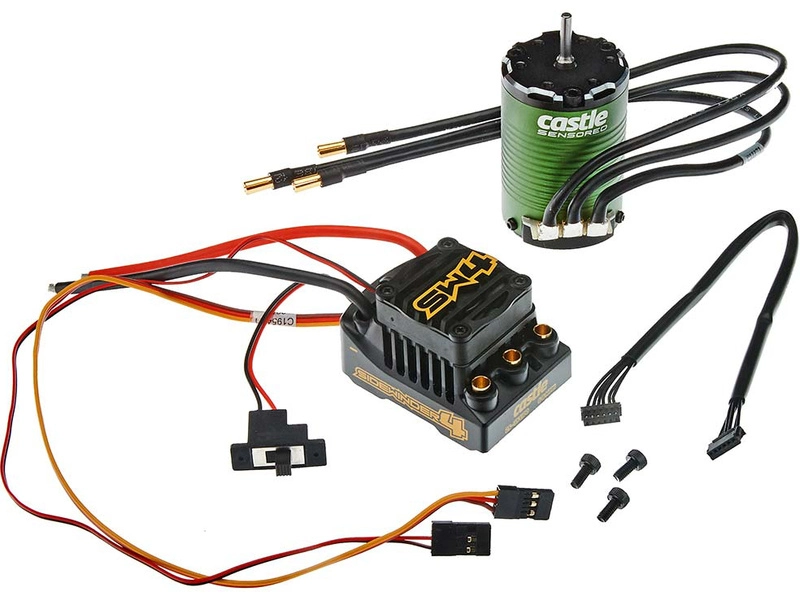

Balenie obsahuje striedavý senzorový motor Castle Creations 1410 3800 otáčok za minútu s 3,17 mm hriadeľom, riadiacu jednotku Castle Creations Sidewinder 4 s technológiou Cryo-Drive, skrutky na montáž motora, 20 cm dlhý senzorový kábel k motoru, návod na použitie v slovenčine, češtine a angličtine.

Charakteristika

Castle Creations 1410 3800 ot/min/V 4-pólový senzorový motor na striedavý prúd s 3,17 mm hriadeľom pre RC modely áut 1:10 2WD/4WD patrí do najnovšej série motorov od Castle Creations. Otáčky 3800 ot/min/V, napájanie 2 LiPo, vysoká účinnosť, senzorová konštrukcia.

Doporučené použitie motora v spojení s regulátorom Sidewinder 4.

• Buggy, Truggy, Short Course Trucks 2WD/4WD v mierke 1:10: Napríklad Traxxas Slash 2WD. Napájanie 2 články LiPo, 6 článkov NiMH.
• Monster Trucky 2WD v mierke 1:10: Napr. model Traxxas Stampede 2WD. Napájanie 2 články LiPo, 6 článkov NiMH

Striedavý motor s konštrukciou 1410

Castle predstavuje úplne nový rad senzorových motorov. Výhodou je najmä vysoká účinnosť a pri použití senzorového regulátora jemný vstup z nulových otáčok. Senzorové motory možno preto odporučiť aj pre pomaly sa pohybujúce modely, ako sú pásové vozidlá alebo expedičné RC modely áut.

Stator (pevná vonkajšia časť motora) sa skladá zo vzájomne izolovaných železných plátov s hrúbkou 0,2 mm. Vinutie statora je impregnované proti vlhkosti a je vymedzené špeciálnou zalievacou hmotou. Kolíky vinutia pozostávajú z pevných pásikov, na ktoré môžete pripájať kolíky v optimálnom smere - v závislosti od modelu.

Motor (otočná vnútorná časť motora) je vyrobený z hriadeľa z tvrdenej ocele, v ktorom sú nalepené neodymové magnety. Na zvýšenie pevnosti je rotor obalený kevlarovou tkaninou a dvojzložkovým lepidlom. Na meranie polohy rotora sa používa ďalšia sada 4 magnetov. Rotor je medzi ložiskami vymedzený krúžkovou listovou pružinou.

Hliníkové čelá obsahujú kvalitné guľôčkové ložiská a na zadnom čele sú pripevnené Hallove snímače na snímanie polohy rotora a teplotný snímač na meranie vnútornej teploty motora.

Kľúčové vlastnosti bezkartáčových motorov Castle 1410

• Motory Castle 1410 sú rozmerovo zhodné s jednosmernými motormi série 550
.
• Vzhľadom na absenciu komutátora je životnosť bezkartáčového motora daná len ložiskami, ktoré však možno vymeniť
• Konštrukcia snímača, integrovaný snímač teploty
• Impregnované vinutie odolné proti vlhkosti, snímače sú zaliate v špeciálnej zalievaciej hmote
• Extrémne tenký povrch statora pre vysokú účinnosť
• Veľké spájkovacie podložky na jednoduché spájkovanie
• Rotor je obalený kevlarovou tkaninou

Regulátor Sidewinder 4

Regulátor Sidewinder 4 od spoločnosti Castle Creation je vybavený revolučnou technológiou Cryo-Drive. Vyznačuje sa vodotesnou konštrukciou, bezsenzorovým dizajnom pre maximálne jednoduché ovládanie a samozrejme širokými možnosťami nastavenia, ako je to u produktov Castle Creations bežné.

Technológia Cryo-Drive

Najvyššie straty vznikajú pri zapínaní a vypínaní výkonových tranzistorov. Spoločnosť Castle Creations vyvinula úplne nový softvér, ktorý znižuje frekvenciu spínania výkonových tranzistorov. Výsledkom je radikálne zníženie tepelných strát v riadiacej jednotke aj v samotnom motore, čo zvyšuje účinnosť a v konečnom dôsledku predlžuje dobu prevádzky.

Ďalšou novinkou je optimalizácia tvaru chladiča. Pomocou programov na simuláciu prúdenia vzduchu vytvorili vývojári v spoločnosti Castle Creations úplne nový rebrovaný var, ktorý veľmi efektívne odovzdáva teplo prúdiacemu vzduchu. Vďaka tomu sa im podarilo zmenšiť veľkosť celého regulátora a použiť štandardný 30 mm chladič. Regulátor Sidewinder 4 je veľkosťou veľmi podobný populárnemu radu regulátorov Castle Sidewinder 3.

Kľúčové vlastnosti regulátora Sidewinder 4

• Napájanie 2 až 3 článkami LiPo alebo 6 až 8 článkami NiMH.
• Kompatibilný so striedavými a jednosmernými motormi.
• Vodotesná konštrukcia a ventilátor 30x30 mm odolný proti striekajúcej vode.
• Lineárne napájanie BEC 5 V / 2 A.
• Slúchateľná indikácia chýb.
• Pokročilé nastavenie brzdového odporu vhodné pre pásové vozidlá.
• Veľmi plynulá bezsenzorová prevádzka.
• Podpora bežného programovania vysielača. Takto možno naprogramovať 6 základných parametrov.

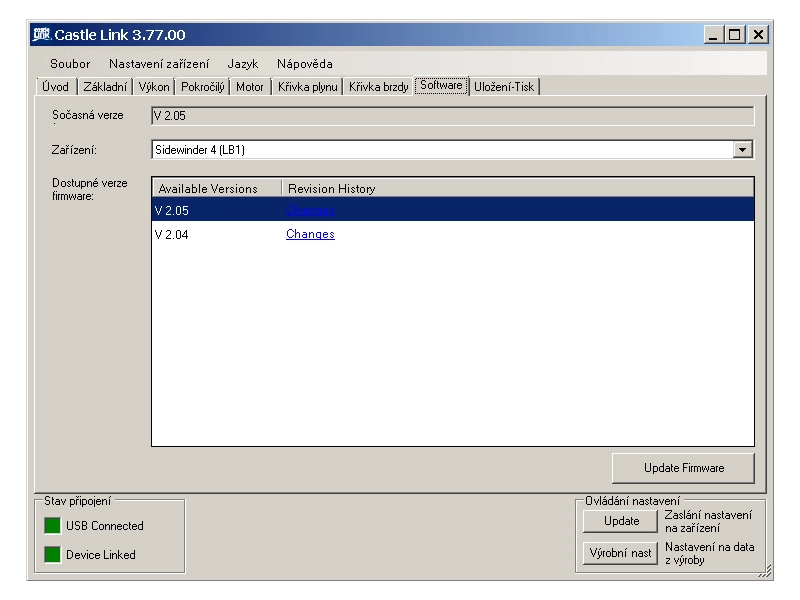

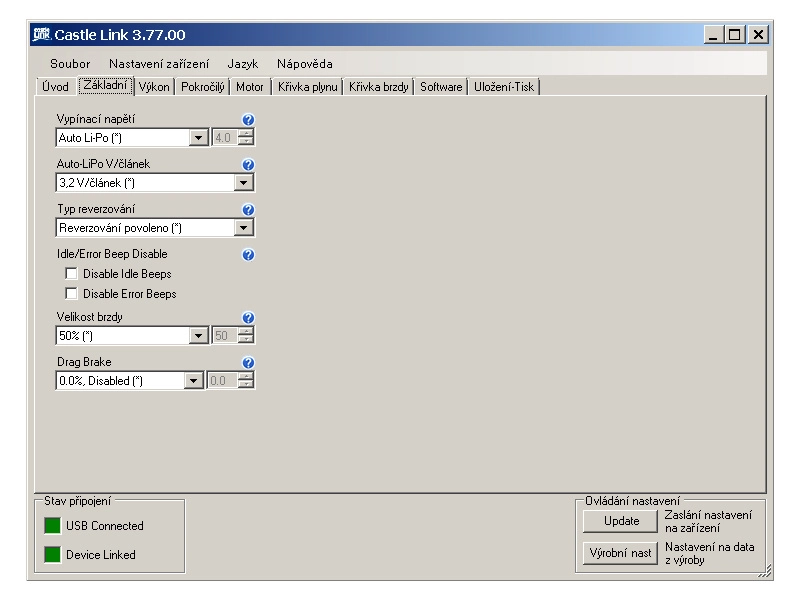

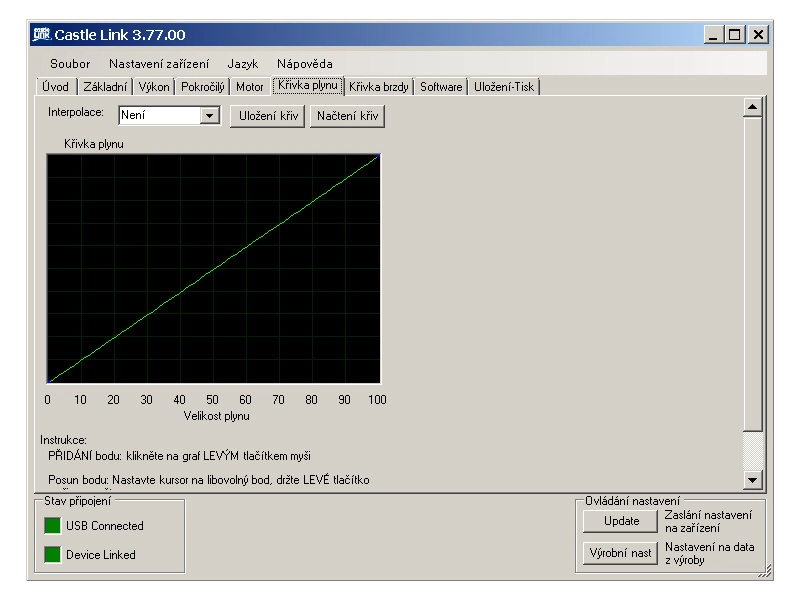

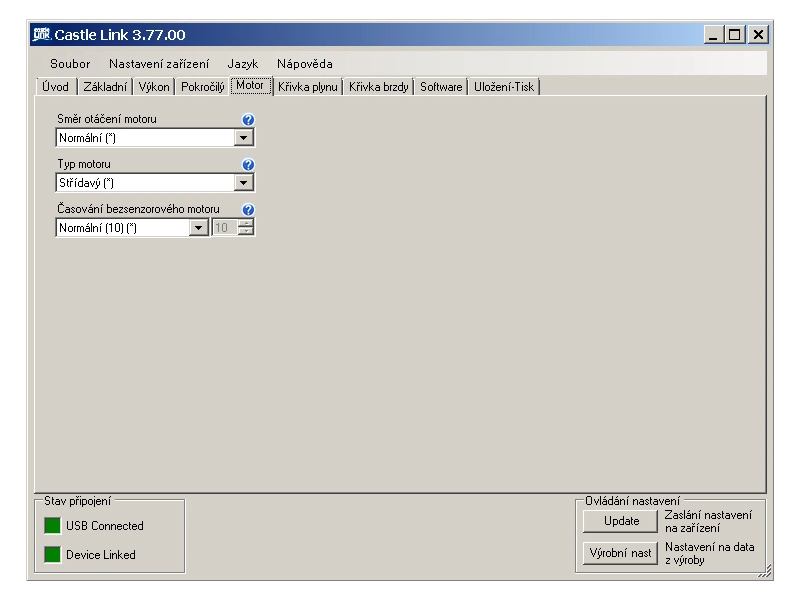

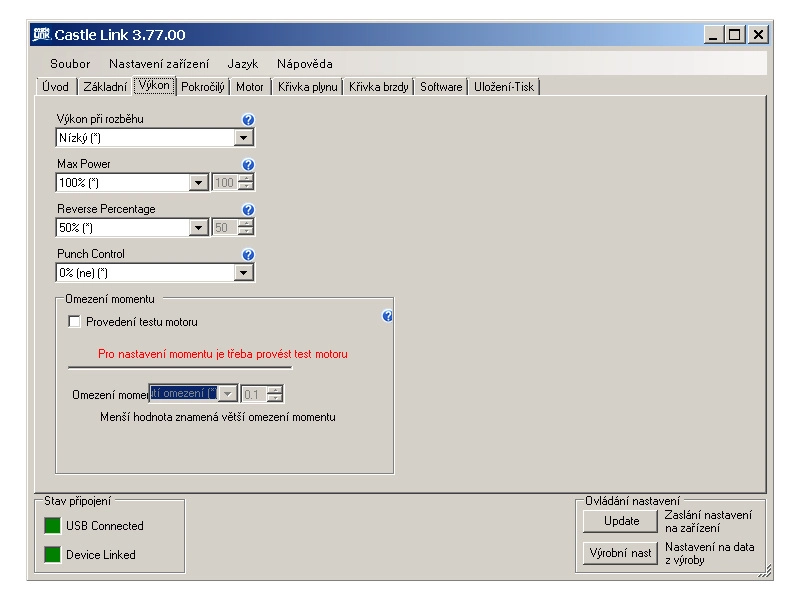

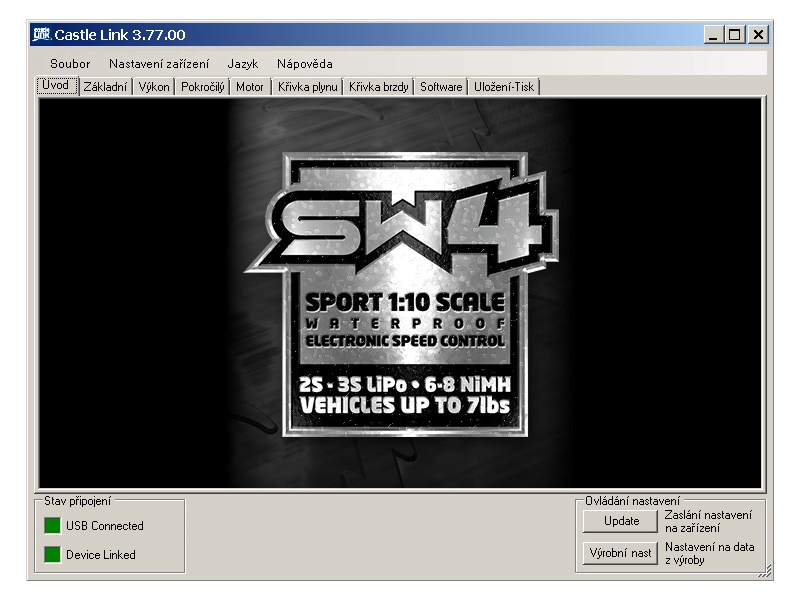

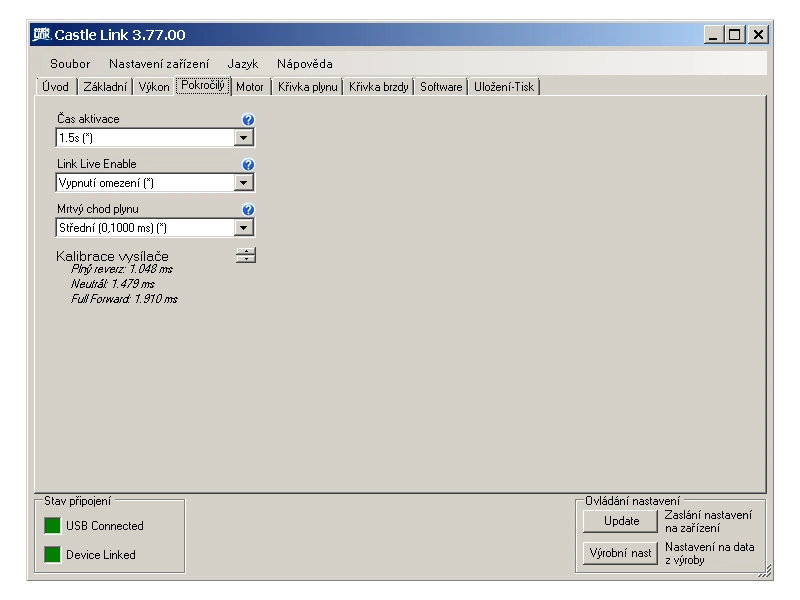

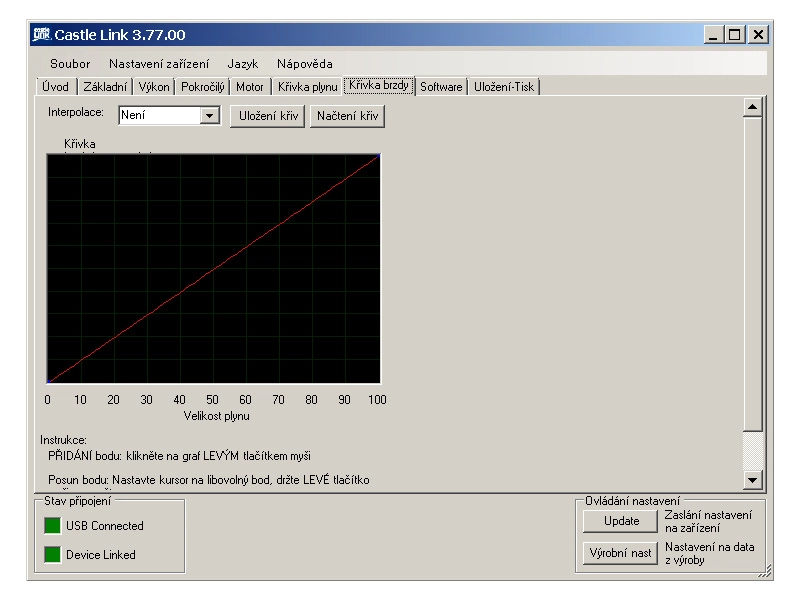

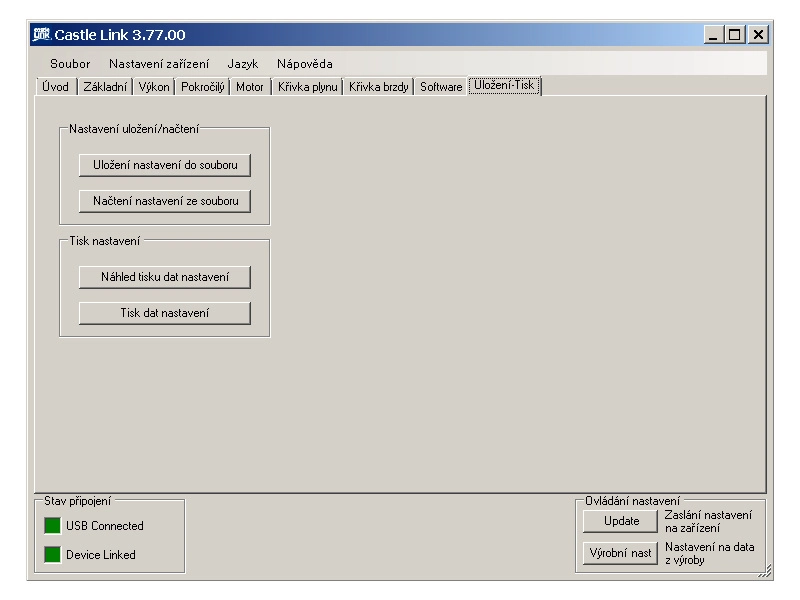

• Pokročilé nastavenie pomocou programovacej karty, USB programátora alebo Bluetooth programátora a aplikácie Castle Link (programátory sa predávajú samostatne).
• Podporuje telemetriu Spektrum X-Bus a Futaba S.BUS2 (je potrebné dokúpiť adaptéry telemetrie X-Bus Link a S.BUS2 Link)
.
