Motor Castle 1512 2650hp/V, reg. Cobra 8

Charakteristika

Výkonný regulátor otáčok Castle Cobra 8 s bezkartáčovým senzorovým motorom 1512 2650kv pre RC autá v mierke 1:8 do 4 kg. Napájanie 3-4S LiPo, BEC 5-8V (8A). Vodotesné prevedenie, prídavný vstup pre zmeny počas pretekov, záznam nameraných údajov. Technológia CRYO-DRIVE.

Obsah balenia

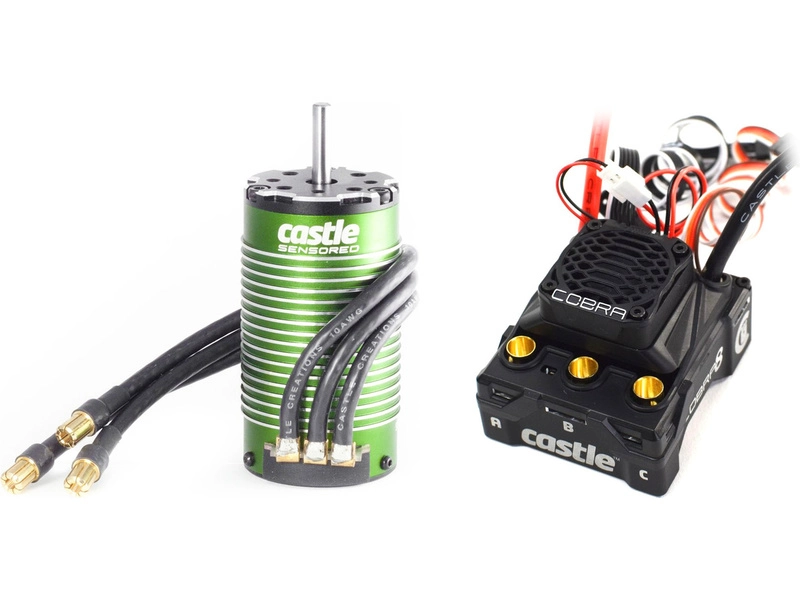

Balenie obsahuje regulátor Cobra 8, striedavý senzorový motor 1512-2650kv, USB adaptér Castle Link V4, 300mm kábel senzorového motora, samolepky, CZ a EN manuál.

Charakteristika

Výkonný regulátor otáčok Castle Cobra 8 so striedavým senzorovým motorom 1512-2650kv, pre RC modely áut v mierke 1:8 do 4 kg (cestné, terénne a SCT modely). Napájanie tohto komba je 3-4S LiPo, nastaviteľný BEC 5-8V (max. zaťaženie 8A). Regulátor je od základu prepracovaný a kombinuje špičkovú elektroniku s množstvom softvérových vylepšení. Revolučná technológia CRYO-DRIVE zvyšuje účinnosť a znižuje teplotu elektroniky. Novú éru presnosti a výkonu prináša dvojjadrový 32-bitový mikrokontrolér. K riadiacej jednotke je možné pripojiť jednosmerný motor, striedavý motor a striedavý motor so senzorom.

Riadič je ideálnou voľbou pre tých, ktorí chcú mať vo svojom modeli senzorický motor na striedavý prúd. Vďaka senzorovému striedavému motoru a najmodernejšej elektronike regulátora získate vysoký výkon, zrýchlenie a plynulú prevádzku aj pri nízkych otáčkach. Pre najnáročnejších používateľov bola vytvorená úplne nová konštrukcia regulátora.

Dizajn

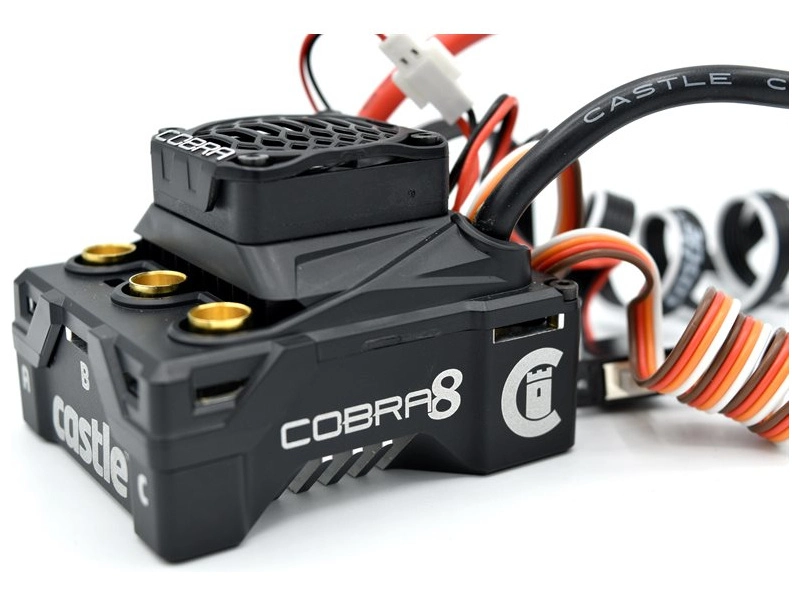

Elektronika regulátora je umiestnená v robustnom hliníkovom tele, opracovanom CNC a utesnenom vodotesným epoxidom. Tento systém minimalizuje riziko vniknutia vody do elektroniky a podporuje účinný prenos tepla. Upravené eliptické rebrovanie chladiča maximalizuje prúdenie vzduchu z riadeného 30 mm ventilátora. Regulátor je tiež vybavený pozlátenými konektormi na pripojenie motora, indikáciou LED a spínačom s gumovou krytkou (na zabránenie vniknutiu nečistôt). Vstupné káble napájania sú pocínované, záleží len na vás, ktorý konektor máte vo svojom modeli.

Technológia pohonu Kryo-Drive

CRYO-DRIVE™ je patentovaná prelomová technológia spoločnosti Castle, ktorá integruje jedinečný softvér a špecializovaný hardvér na zníženie tepla a zvýšenie výkonu. K najväčším stratám dochádza počas zapínania a vypínania výkonových tranzistorov. Spoločnosť Castle Creations vyvinula úplne nový sotfvér, ktorý znižuje frekvenciu spínania výkonových tranzistorov. Výsledkom je radikálne zníženie tepelných strát v riadiacej jednotke aj v samotnom motore, čo zvyšuje účinnosť a v konečnom dôsledku predlžuje dobu prevádzky.

Technológia SmartSense

Režim SmartSense™ využíva na spúšťanie motora snímače a zabezpečuje plynulé spúšťanie, vynikajúci krútiaci moment a ovládateľnosť pri nízkych otáčkach. Hneď ako sa motor roztočí, plynulo prejde do efektívneho režimu bez snímačov. Model tak získava vyšší výkon namiesto plytvania rozptýleným teplom a energiou.

Nastavenia za chodu

Zapojením kábla AUX do dostupného kanála v prijímači môžete počas jazdy ovládať jednu z vybraných funkcií. Konkrétna funkcia musí byť zvolená prostredníctvom nastavení programu Castle Link. Priraditeľné funkcie sú:

• Obmedzenie výkonu plynu - môžete obmedziť maximálny výkon motora. Ideálne v prípade, že RC auto riadia deti alebo menej skúsení vodiči.
• Omedzenie výkonu spiatočky - môžete obmedziť maximálny výkon spiatočky.
• Obmedzenie výkonu bŕzd - pomocou vysielača môžete obmedziť maximálny výkon bŕzd - ideálne na preteky s pásovými vozidlami
.
• Brzdný výkon v neutráli - pomocou vysielača môžete obmedziť brzdný výkon v neutráli - ideálne pre preteky s Crawlermi
• Vypnutie/zapnutie spätného chodu brzdy
• Omedzenie maximálneho krútiaceho momentu motora - ak potrebujete zabrániť preklzu kolies, môžete kedykoľvek počas pretekov znížiť maximálny krútiaci moment poskytovaný motorom. Získajte výhodu pred svojimi súpermi!
• Režim Rock Race / Crawler

Možnosti programovania

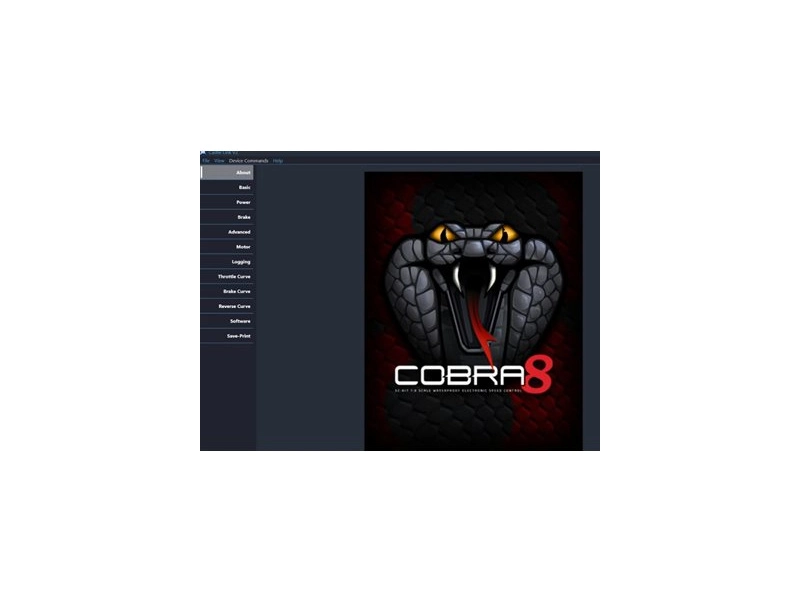

Ovládač je možné nastaviť prostredníctvom vysielača (základné nastavenia), adaptéra Castle Link USB, Castle field Link alebo B-Link Bluetooth.

Prostredníctvom vysielača možno nastaviť len základné parametre. Kompletné nastavenia je možné vykonať prostredníctvom USB adaptéra Castle Link alebo Castle field Link. Konektor AUX musí byť pred pripojením adaptéra Castle Link USB odpojený.

Adaptér USB Castle Link V4 je súčasťou tohto ovládača.

Záznam o riadení a zvuková signalizácia

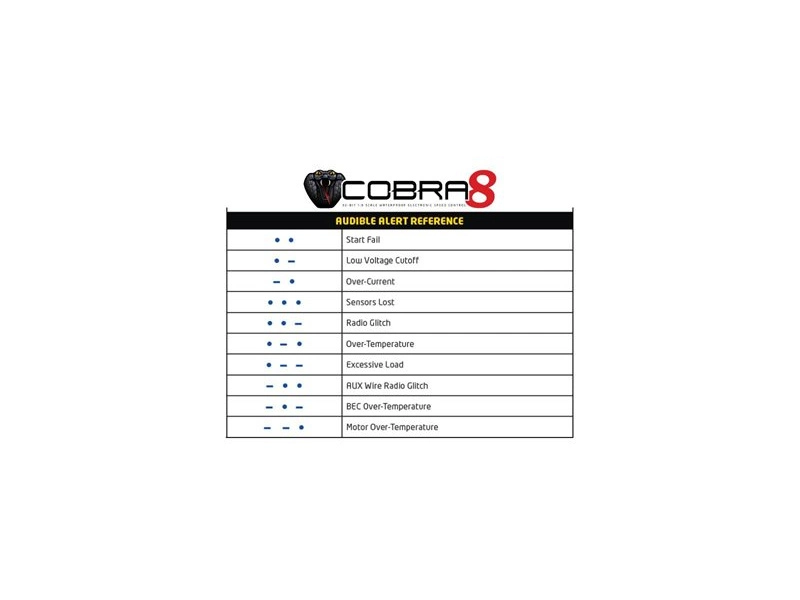

Riadiaca jednotka umožňuje zaznamenávať namerané údaje. Po pretekoch alebo počas skúšobných jázd si môžete tieto údaje zobraziť prostredníctvom aplikácie Castle Link (predáva sa samostatne, pozrite si možnosti programovania) v počítači a vyhodnotiť ich. Riadiaca jednotka podporuje aj zvukovú signalizáciu. Vďaka zvukovým signálom môžete ľahko zistiť, čo sa s regulátorom deje.

Telemetria pre vysielače

Pripojením adaptéra Spektrum XBUS Telemetry Link (predáva sa samostatne) získate kompletnú telemetriu regulátora, ktorú môžete zobraziť na vysielačoch Spektrum. Rovnakú funkciu pre vysielače Futaba získate zakúpením adaptéra Futaba S.BUS2 Telemetry Link.Funkcia musí byť povolená prostredníctvom programu Castle Link.

Nové funkcie ovládača

• 32-bitový procesor pre plynulejšie ovládanie a lepší čas odozvy
• Vylepšené zaznamenávanie údajov zahŕňa
  • Dvojnásobnú maximálnu rýchlosť vzorkovania oproti predchádzajúcim generáciám
  • 8x dlhší čas záznamu údajov ako staršie generácie
  • Dátový bod časovania elektromotora
  • Dátový bod pre zrýchlenie prostredníctvom akcelerometra
  • Funkcia opakovania zabraňuje prerušeniu záznamu dátového protokolu
  • Možnosť stiahnutia údajov pre konkrétne relácie
• Dodatočné funkcie zahŕňajú
  • Vylepšená nastaviteľnosť bŕzd
  • Oddelená brzda a spätná krivka
  • Vysoko nastaviteľný integrovaný BEC (5,0 V - 8,0 V nastaviteľný v krokoch po 0,1 V)
• Prístup k bezplatným možnostiam nastavenia a aktualizáciám firmvéru pomocou USB programátora Castle Link V4. Teraz s konektorom USB-C! (Vyžaduje systém Windows 10 alebo vyšší)
• Montážne otvory umiestnené v spodnej časti hliníkového tela

Vlastnosti ovládača

• Napájanie 2S-6S LiPo (max. 25,2 V)
• Podporované motory: striedavé bez senzora a bez senzora, jednosmerné
• Výkonný integrovaný BEC 5 V - 8,0 V (8 A špičkovo), 5,5 V z výroby
• Technológia CRYO-DRIVE™
• Robustné hliníkové telo
• Premiový chladič
• Riadený 30 mm ventilátor
• Kompatibilný s telemetrickým prepojením S.BUS2
• Vodotesná konštrukcia
• Možnosť zaznamenávania údajov
• Nastavenie za chodu - nastavenie za chodu prostredníctvom AUX
• Zvukové upozornenia pre jednoduchú diagnostiku
• Nastavenie prostredníctvom vysielača
• Nastavenia a aktualizácie cez Castle Link USB alebo Castle Field Link (programovacia karta)
• Konektory motora: 6,5 mm trubice

Konštrukcia bezkartáčového motora Castle

Výhodou bezkartáčových motorov Castle je najmä vysoká účinnosť a pri použití senzorového regulátora plynulá prevádzka od nulových otáčok.Senzorové motory možno preto odporučiť pre rýchlo a pomaly sa pohybujúce modely, ako sú pásové vozidlá alebo expedičné RC modely áut.

Stator (pevná vonkajšia časť motora) sa skladá zo vzájomne izolovaných železných plátov s hrúbkou. Vinutie statora je impregnované proti vlhkosti a je vymedzené špeciálnou zalievacou hmotou. Vývody vinutia sú tvorené pevnými pásmi.

Motor (otočná vnútorná časť motora) je vyrobený z kaleného oceľového hriadeľa, v ktorom sú vlepené neodymové magnety. Na zvýšenie pevnosti je rotor obalený kevlarovou tkaninou a dvojzložkovým lepidlom. Na meranie polohy rotora sa používa prídavná sada 4 magnetov. Rotor je medzi ložiskami vymedzený krúžkovou listovou pružinou.

V hliníkových plochách sú kvalitné guľôčkové ložiská a v zadnej ploche sú namontované Hallove snímače na snímanie polohy rotora a teplotný snímač na meranie vnútornej teploty motora.

Vlastnosti motora

• Napájanie 3-4S LiPo
• RPM 2650kv (max. 60 000 ot./min)
• Tvrdený hriadeľ 5 mm, dĺžka 20 mm
• Konektory 6,5 mm (pin)
• Rozmery ø40 x 67,7 mm (41,4 mm s rebrami)
• Hmotnosť 383 g
• Montážne otvory M3 a M4 @ 25 mm
