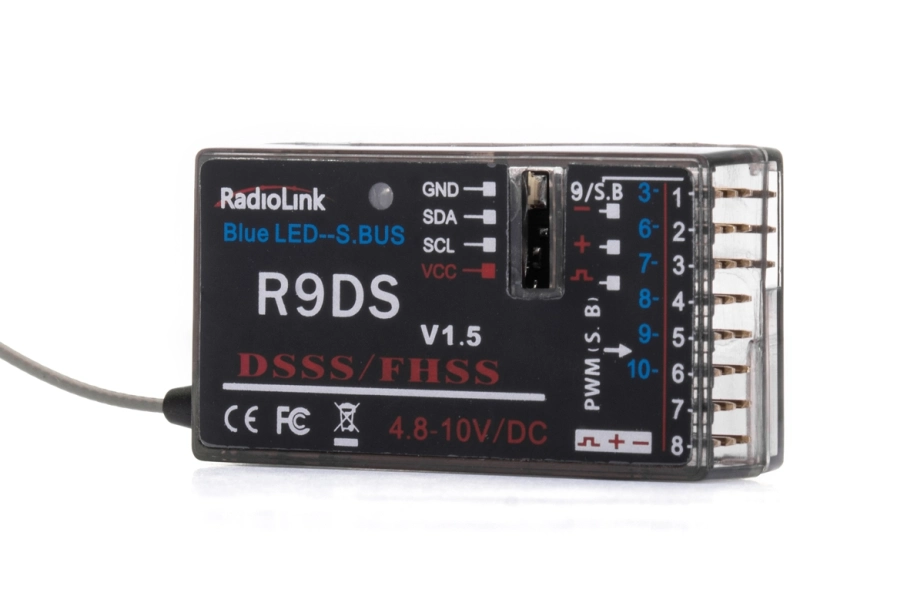

Prijímač R9DS

Radiolink R9DS 2,4 GHz je 9-kanálový telemetrický prijímač s synchrónnym prenosom DSSS a FHSS s preskočením frekvencie kompatibilný s vysielačmi Radiolink AT9, AT 9S, AT10 a AT10II (AT10II musí byť prepnutý do režimu prenosu 10CH). R9DS ponúka výstup signálu PWM (9 kanálov) alebo sériový výstup S-BUS (10 kanálov). Prijímač je kompatibilný s telemetrickými modulmi PRM-01 a PRM-02.

Ponúka dva prevádzkové režimy - s výstupmi servo signálu so štandardnou šírkovou moduláciou impulzov (PWM) (9 kanálov) alebo s výstupom sériovej zbernice S-BUS (10 kanálov).

Prijímač je vhodný pre RC modely všetkých druhov (výrobcom udávaný dosah je 900 m na zemi a 2000-3000 m vo vzduchu).

Použitie prenosovej technológie DSSS/FHSS zabezpečuje vysokú odolnosť voči rušeniu a možnosť nastavenia fail-safe v prípade poruchy alebo silného rušenia signálu vysielača

Prevádzkové režimy

• S jednotlivými servami s výstupom signálu PWM: Červená LED indikuje výstup signálu PWM, spolu 9 kanálov.
• S sériovým výstupom SBUS: modrá/fialová LED indikuje výstup signálu SBUS, spolu 10 kanálov. Výstupy signálu SBUS a PWM možno používať v prevádzkovom režime SBUS súčasne. Na zásuvke 9 je výstup signálu SBUS a zároveň na zásuvke 1 je signál PWM kanála CH3, na zásuvkách 2 až 6 je signál PWM kanálov CH6 až CH10.

Párovanie s vysielačom sa vykonáva pomocou tlačidla párovania na prijímači, prevádzkové stavy sú indikované LED.

Prijímač je vybavený kontaktnými lištami pre štandardné konektory UNI (=JR/Graupner, Hitec, Futaba); kolíky sú orientované v smere pozdĺžnej osi prijímača.

Súprava prijímača obsahuje: prijímač R9DS, návod.
