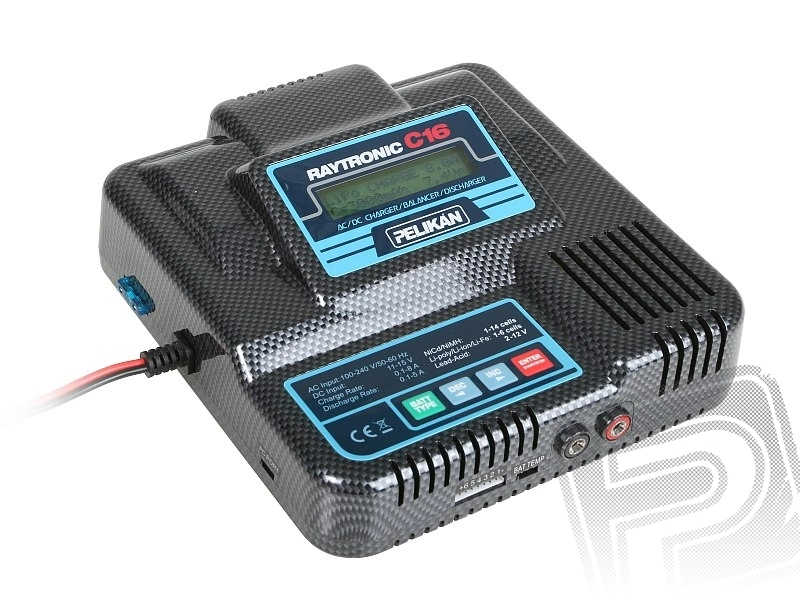

RAYTRONIC C16 nabíjač 120 W

RAYTRONIC C16 bol konštruovaný so snahou poskytnúť "za málo peňazí veľa muziky" pre pokročilého rekreačného modelára –  "pod jednou strechou" tu nájdete všetko potrebné pre nabíjanie všetkých typov akumulátorov s príjemne veľkým výkonom pre nabíjanie i vybíjanie. Nabíjač obsahuje spínaný sieťový zdroj pre napájanie zo siete 230 V/50 Hz, ale rovnako tak je možné ho napájať z oloveného akumulátora 12 V (autobatéria alebo trakčný olovený akumulátor). RAYTRONIC C16 umožňuje nabíjať a vybíjať všetky bežné typy článkov (NiCd, NiMH, Li-poly, Li-ion, Li- fe, Pb gélové); navyše je vybavený vstavaným šesťkanálovým balancerom, ktorý zaisťuje veľmi bezpečné a komfortné nabíjanie lítiových akumulátorov. Nová funkcia meranie vnútorného odporu vám poskytne veľmi cenné a užitočné informácie o stave vašich akumulátorov. Vďaka upgradovatelnému softvéru sa už nemusíte obávať, že nabíjač rýchlo zastará.

ZÁKLADNÉ FUNKCIE A TECHNICKÉ ÚDAJE

• Vstupné napájacie napätie 11 - 15 V jednosmerné alebo sieťové napájanie 230 V/50 Hz

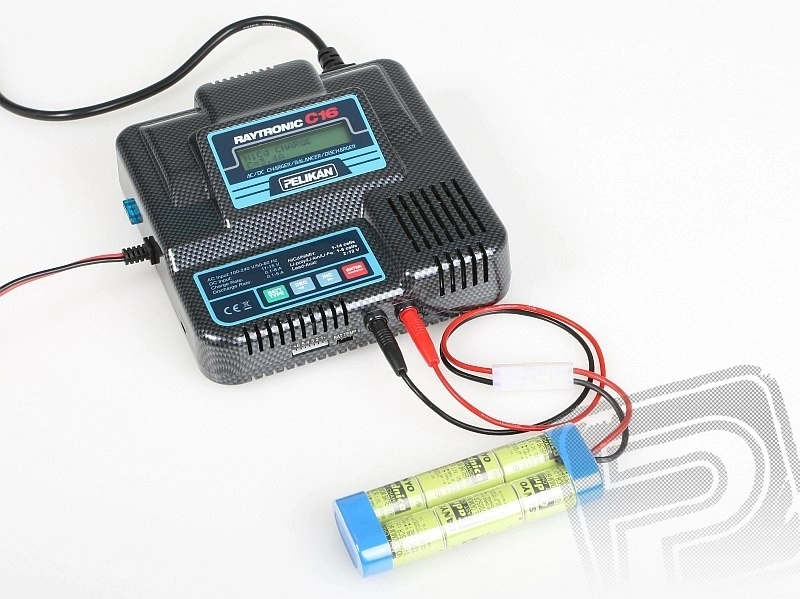

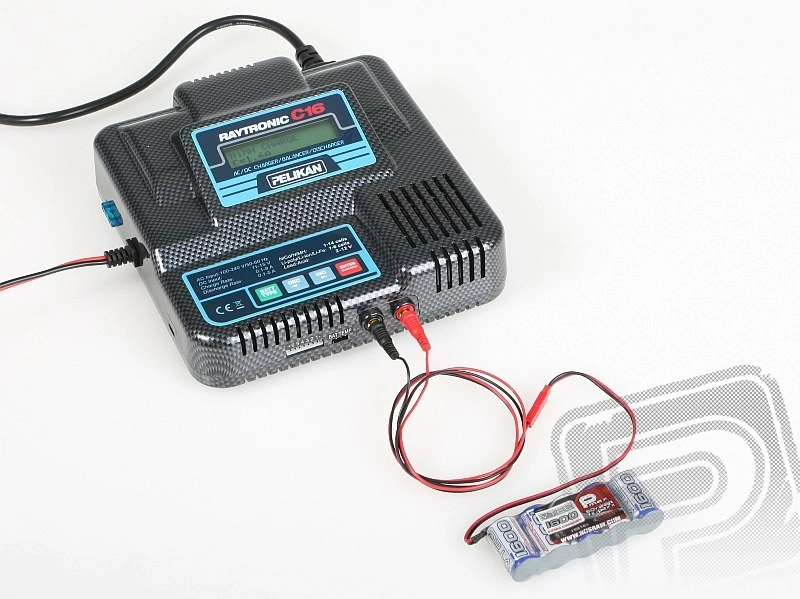

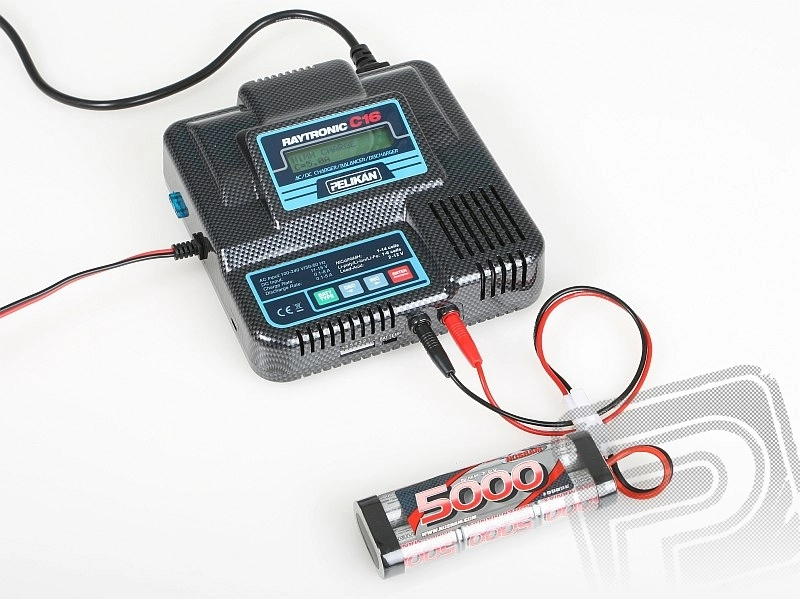

• Pre nabíjanie a vybíjanie 1 - 14 NiCd/NiMH článkov, 1 - 6 Li-ion/Li-poly/Li-Fe článkov alebo 2- 12 V olovených akumulátorov
• Nastaviteľný nabíjací prúd (0,1 A - 8,0 A)
• Nastaviteľný vybíjací prúd (0,1 A - 5,0 A)
• Max. výkon pri nabíjaní 120 W (pri napájaní z autobatérie)/90 W pri použití vstavaného sieťového zdroja
• Max. výkon pri vybíjaní 50 W
• Nútené chladenie ventilátorom
• Udržiavacie nabíjanie pre NiCd a NiMH akumulátory (0-200 mA), automaticky nastavovaný prúd
• Ukončenie nabíjania pomocou automatiky delta-peak pre NiCd a NiMH akumulátory
• Lítiové a Pb akumulátory sú nabíjané metódou "konštantný prúd/konštantné napätie"
• Voliteľné napätie 3,6/4,1 V (Li-ion), 3,3/3,6 V (Li-Fe) a 3,7/4,2 V (Li-poly) pre jednotlivé typy lítiových akumulátorov
• Nastaviteľná citlivosť delta-peak detekcia pre NiCd a NiMH akumulátory
• Opakovaná cyklická prevádzka nabíjanie/vybíjanie alebo vybíjanie/nabíjanie pre NiCd a NiMH akumulátory
• Zásuvka pre pripojenie USB adaptéru pre prenos dát do PC
• upgradovateľný softvér
• Zásuvka pre pripojenie teplotného čidla
• Meranie vnútorného odporu akumulátorov
• Dvojriadkový podsvietený LCD displej s jednoduchým a prehľadným menu a zobrazovaním parametrov počas nabíjania
• K bezpečnej prevádzke prispieva rad varovných textových hlásení - nesprávne vstupné napätie, zlé zapojenie, nevhodný akumulátor alebo jeho stav, nesprávna polarita na výstupe
• Ochrana proti prepólovaniu a skratu na výstupe.
• Kompaktná pevná plastová skrinka, malé rozmery

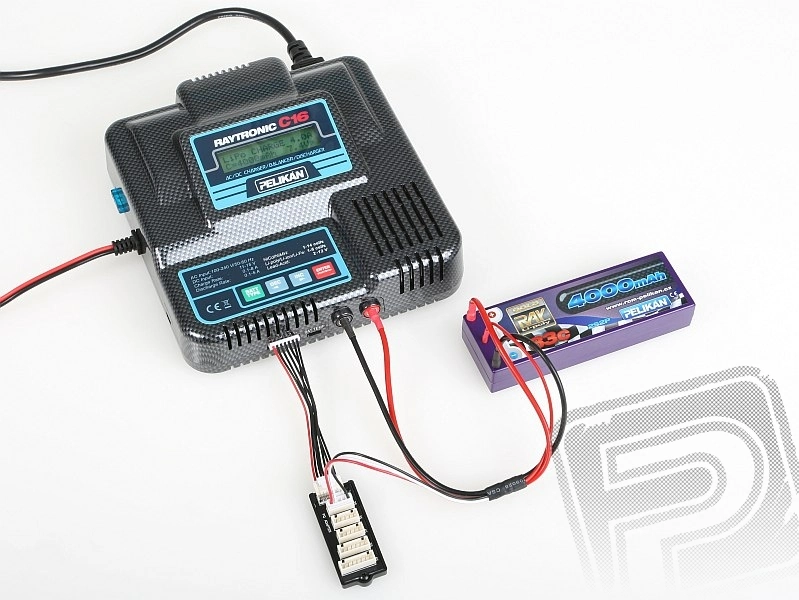

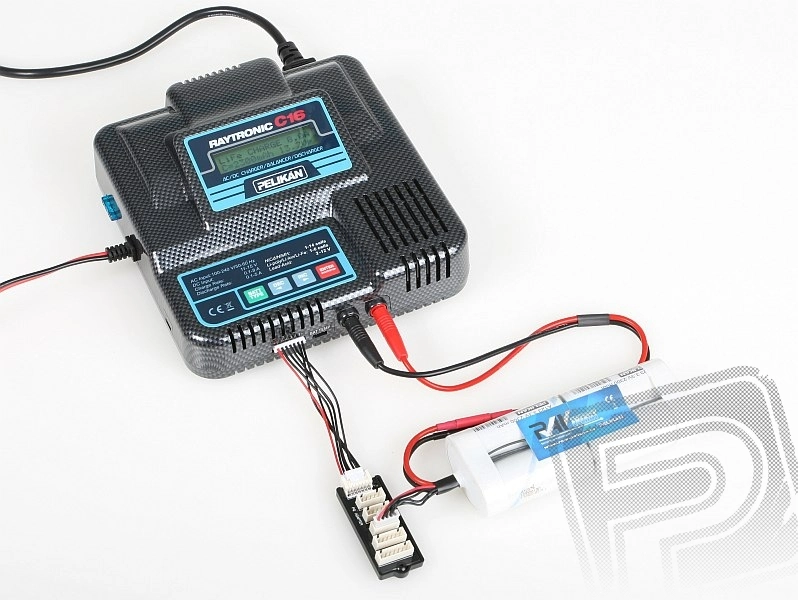

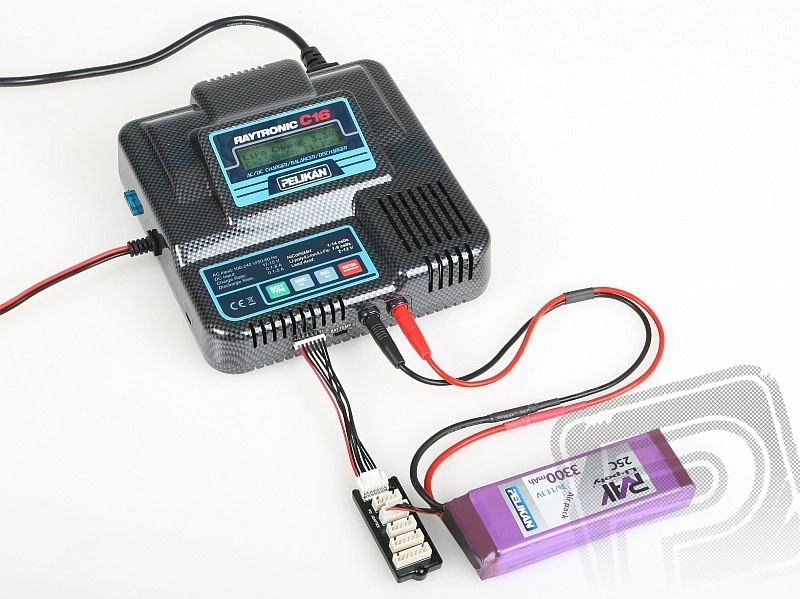

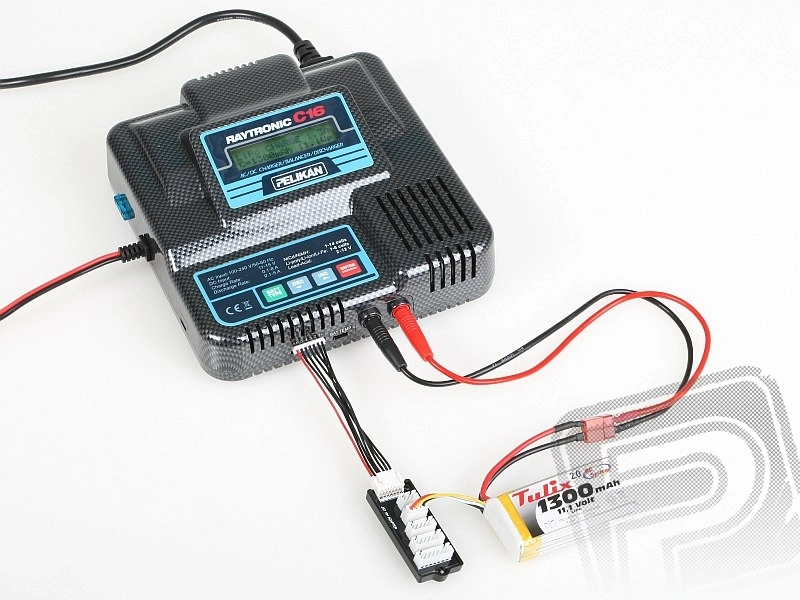

Veľká starostlivosť je venovaná nabíjaniu lítiových akumulátorov. Ak nabíjanú lítiovú súpravu pripojíte aj prostredníctvom servisného konektora, máte možnosť počas celého nabíjania alebo vybíjania sledovať napätia na jednotlivých článkoch a vstavaný balancer vyrovnáva napätie jednotlivých článkov.

Pre pripojenie servisného konektora nabíjanej/vybíjanej súpravy je s nabíjačkou dodávaný adaptér pre systém - PolyQuest/RAY/E-Tech. Samostatnou zapojovacou doštičku adaptéra pre servisné konektory systémov JST-XH (EasyCopter/Align/DualSky), JST-EH (Koka/Graupner/RC System) a ThunderPower/ThunderFlight/MPX je možné dokúpiť zvlášť.

Li-poly akumulátory pre RC autá v pevnom puzdre RAY Hardcase je možné pripájať pomocou oboch typov špeciálnych nabíjacích káblov (# 7987 i # 7988), pričom pri použití kábla # 7988 Raytronic nebudete potrebovať adaptér.

Môžete tiež využiť adaptéry radu EACxxx určené pre nabíjača Shark a E-Station, v tom prípade je treba prepojovací káblik medzi zapojovacou doskou a zásuvkou balancéra nahradiť "PREPOJKA RAYTRONIC - EAC".

Pre sledovanie a záznam priebehu nabíjania/vybíjania na PC môžete teraz dokúpiť USB adaptér RAYTRONIC umožňujúca použiť obľúbený (a veľmi sofistikovaný) voľne šírený program Log View.

Pozn.: Nabíjač pri nabíjaní olovených akumulátorov používa koncové napätie 2,3 V/článok - z tohto dôvodu je vhodný pre nabíjanie plynotesných gélových akumulátorov vyžadujúcich šetrnejšie nabíjania. Pri nabíjaní klasických olovených akumulátorov (autobatérií) a gélových akumulátorov s reverzibilným ventilom (max. Napätie pre nabíjanie 2,46 V/článok), počítajte s tým, že nedosiahnete úplne 100% nabitie.

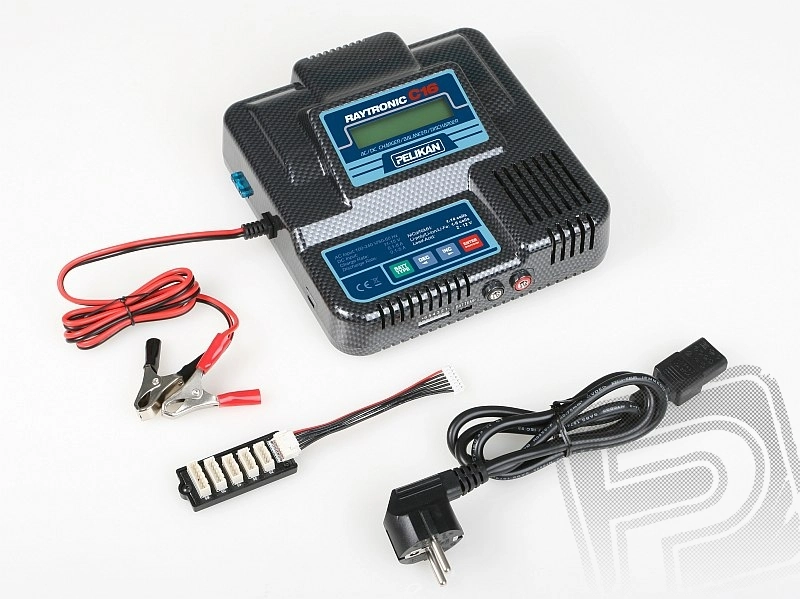

Súprava nabíjača obsahuje: nabíjač RAYTRONIC C16, sieťový kábel, adaptér pre lítiové akumulátory so servisnými konektormi systému PolyQuest/RAY/E-Tech.

Nabíjačky RAYTRONIC pre RCM Pelikán vyrába kórejská firma SJ, dvorný dodávateľ nabíjačov pre mnoho popredných svetových modelárskych firiem.

Oprava textu v návode: Ospravedlňujeme sa za tlačovú chybu v úvodnej vete v predposlednom odseku na str. 7 - správne má znieť: "Pre nabíjač Raytronic C16 je dodávaná teplotná sonda umožňujúca sledovanie teploty nabíjaného akumulátoru a popr. ukončenie nabíjania pri prekročení nastaveného limitu."

Základné technické údaje
