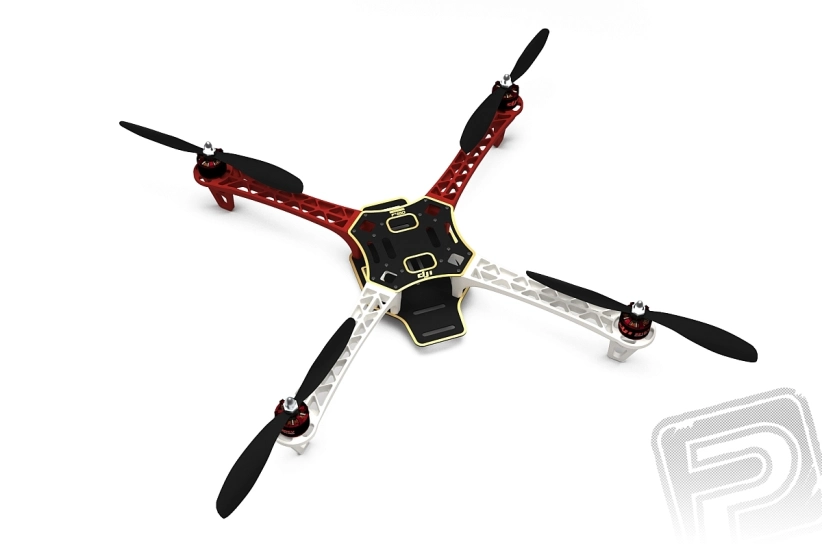

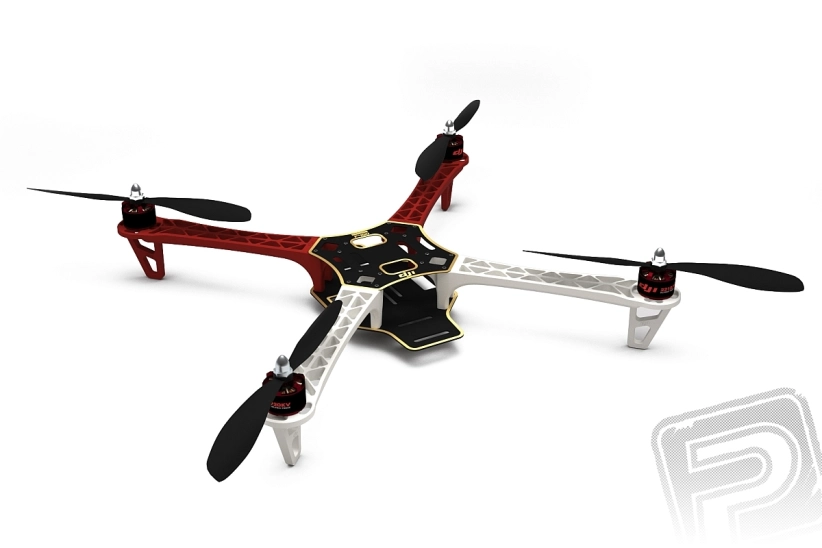

Stavebnica mechaniky quadrokoptéry pre rekreačné aj poloprofesionálne lietanie v rozsype. Po doplnení RC súpravou (aspoň 6 kanálov), riadiacou jednotkou a 3S pohonným Li-po akumulátorom získate vynikajúcu platformu pre ďalšie pokusy s multikoptérami - od prostého poletovania pre radosť až k leteckému snímkovania alebo FPV lietanie.

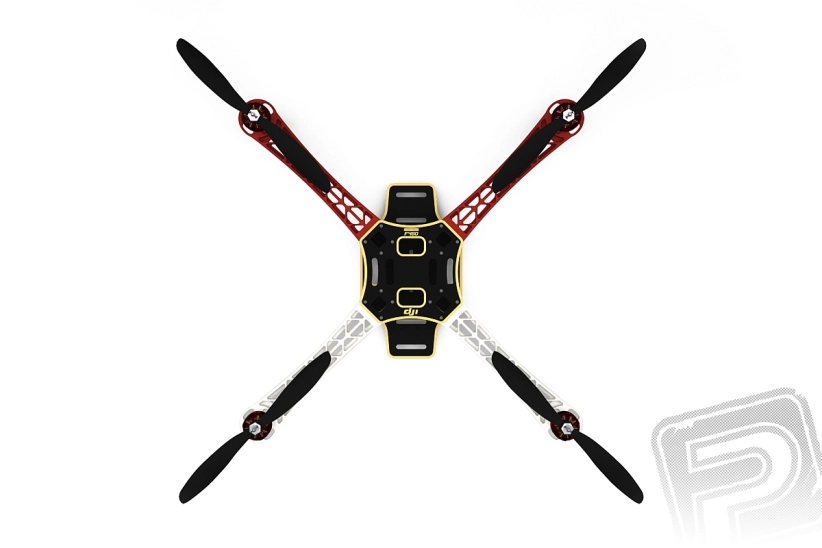

Základom draka modelu sú dve stredové kompozitové dosky, ktoré nesú riadiacu elektroniku, pohonný akumulátor a prípadné "užitočné zaťaženie". Na spodnej doske sú (technikou plošných spojov) vytvorené vodivé cesty zaisťujúce rozvod napájania jednotlivých regulátorov a obmedzujúce tak množstvo káblov na palube - predstavuje to tiež významnú úsporu hmotnosti. Motory sú nesené na priehradových ramenách vylisovaných z pevného plastu plneného sklenými vláknami so zalisovanými mosadznými puzdrami pre skrutky.
Celá montáž draka je veľmi jednoduchá - zahŕňa pripájanie napájacích káblov regulátorov k spodnej doske a zoskrutkovanie stredových dosiek s ramenami a motormi pomocou dodávaných imbusových skrutiek - nezabudnite ich zabezpečiť pomocou vhodného prostriedku pre zaisťovanie skrutkových spojov - ZAP Z-42, modrý Loctite pod.
Model poháňa pohonný systém Propulsion E300 - štvorica striedavých motorov s rotačným plášťom C2212/920, ich otáčky sú ovládané štyrmi 15 A opto regulátormi - to umožňuje pre napájanie použiť Li-po trojčlánok. Súčasťou stavebnice sú aj dva páry vrtúľ (pravotočivá/ľavotočivá) 9,4x4,3 ", ktoré použijete pri napájaní z trojčlánkov. Pre všeobecné poletovania a letecké snímkovanie je vhodné napájanie 3S.
Ako riadiacu jednotku odporúčame použiť autopilota DJI NAZA-M V2 umožňujúceho komfortné ovládanie všetkých hlavných funkcií (stúpanie a nakláňanie, bočenie, otáčky motora), diaľkové ladenie parametrov riadiacej elektroniky, rovnako ako ovládanie pomocných funkcií užitočného zaťaženia, ako je výkyvný záves kamery. NAZA-M V2 je kompatibilný s bežnými 2,4 GHz prijímačmi, FM/PPM prijímačmi, rovnako ako s prijímačmi so zbernicou S-BUS. Umožňuje model prevádzkovať v troch letových režimoch - s ručným ovládaním, s automatickou stabilizáciou letovej polohy modelu a lietanie v režime s GPS automatickou stabilizáciou letovej polohy a zemepisnej polohy/výšky modelu. V oboch automatických režimoch je k dispozícii inteligentný fail-safe funkcie pre prípad straty alebo silného rušenia riadiaceho signálu; pri pripojenom GPS autopilotovi zaistí presun modelu do výšky 20 m, návrat na miesto štartu (v okruhu 10 m) a automatické pristátie.
Pri použití inteligentnej riadiacej jednotky, ako je NAZA-M V2, sú nároky na RC súpravu pre ovládanie modelu celkom malé - pre základné lietanie postačí šesťkanálová počítačová RC súprava (najradšej 2,4 GHz), ktorá by mala mať najmenej jeden kanál ovládaný trojpolohovým prepínačom pre prepínanie letových režimov. Ak chcete naplno využiť možnosti autopilota NAZA-M V2 a modelu samotného, mali by ste mať najmenej 7- alebo 8-kanálový vysielač. Pre ovládanie modelu sa používa program pre akrobatické lietadlá (budete potrebovať iba základné funkcie, ako je nastavovanie veľkosti výchyliek), takže menšia alebo väčšia sofistikovanosť heli programu vášho vysielača nehrá rolu.

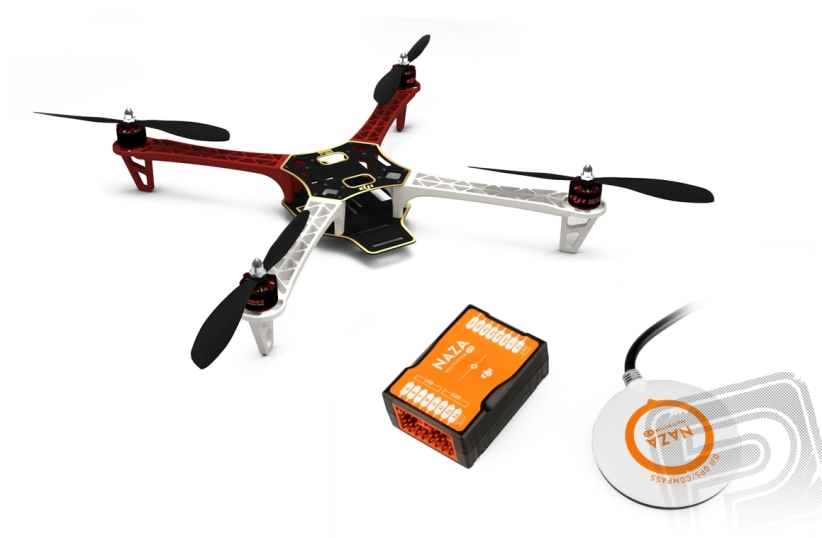

NAZA-M V2 + GPS
Nová verzia kompaktného riadiaceho systému/autopilota pre multikoptéry pre športovo-rekreačné lietanie aj poloprofesionálne použitie pre letecké fotografovanie a natáčanie videa. Vďaka malým rozmerom a nízkej hmotnosti je vhodná už pre menšie a ľahšie kvadrokoptéry veľkosti 330, ale pokročilý softvér riadiacej jednotky, integrovaná inerciálna jednotka s trojosovým gyrom, akcelerometrom a barometrickým výškomerom spoľahlivo zabezpečuje ovládanie aj väčších a ťažších strojov tried 450 a 550! Pre presné riadenie, dokonalú stabilizáciu a sprístupnenie pokročilých funkcií (systém inteligentnej orientácie IOC, pokročilý fail-safe) je riadiacu jednotka možné doplniť o modul GPS/kompasu (magnetometra).
Čo je nové vi verzii V2:
Pozn .: Majitelia pôvodného systému NAZA-M nemusia zúfať, softvérové funkcie novej verzie V2 získajú aktualizáciou firmvéru na verziu 3.10 alebo novšiu, dokúpiť budú môcť takisto novú jednotku napájania PMU V2, takže aj pre nich sa otvorí možnosť pripojenia pripravovaných prídavných zariadení.
Mozgom systému NAZA-M V2 je riadiaca jednotka prijímajúca povely z prijímača RC súpravy a dáta o polohe multikoptéry, výške a smere letu z integrovanej jednotky inerciálnych snímačov (trojosí gyroskop a akcelerometer) a integrovaného barometrického výškomera, popr. z externého GPS modulu (predáva sa samostatne). Na základe týchto dát potom riadiaca jednotka vydáva povely pre štyri až osem regulátorov ovládajúcich motory kvadrokoptéry, hexakoptéry či oktakoptéry. NAZA-M V2 umožňuje riadiť kvadrokoptéry v usporiadaní I4, X4, hexakoptéry s motormi na šiestich ramenách v usporiadaní I6, X6, hexakoptéry s dvojicami protibežných rotorov na troch ramenách v usporiadaní IY6, Y6, oktakoptéry s motormi na ôsmich ramenách v usporiadaní I8, V8 a oktakoptéry s dvojicami protibežných rotorov na štyroch ramenách v usporiadaní X8.
NAZA-M V2 môže prijímať povely riadenia zo všetkých bežných RC súprav - 2,4 GHz, FM/PCM alebo s multiplexovaným výstupom PPM a prijímačom so zbernicou S-Bus. RC súprava musí mať najmenej štyri kanály pre ovládanie základných funkcií (stúpanie a nakláňanie, bočenie a plyn) a najmenej jeden ďalší kanál s najradšej trojpolohovým prepínačom pre prepínanie letových režimov. Na programové vybavenie vysielača je NAZA-M V2 nenáročná, používa sa program pre akrobatické lietadlá a budete potrebovať len funkcie nastavenia zmyslu a veľkosti výchyliek. Všetko ostatné "obstará" riadiaca jednotka. Optimálne je použitie počítačovej RC súpravy s aspoň ôsmimi kanálmi, pretože potom môžete použiť aj užitočné pomocné funkcie, ako je diaľkové nastavovanie zisku gyroskopického systému pre jemné dolaďovanie za letu, prepínanie režimov inteligentného ovládania smeru alebo ovládanie dvojosého závesu kamery.
Výstupný signál pre regulátory otáčok má pre zabezpečenie okamžitej reakcie opakovaciu frekvenciu ("Frame rate") 400 Hz - optimálne je použiť jednotky s regulátormi DJI, ktoré sú pre prácu s NAZA-M špeciálne prispôsobené a nevyžadujú žiadne ďalšie nastavovanie alebo programovanie, čo zvlášť začínajúcemu multikoptéristovi ušetrí veľa starostí. Ak chcete použiť iný typ regulátorov, uistite sa vopred, že dokážu takýto riadiaci signál spracovávať.
Dva výstupy s automatickou stabilizáciou pre ovládanie výkyvného závesu kamery alebo iného užitočného zaťaženia majú opakovaciu frekvenciu nastaviteľnú (50/100/200/400 Hz), takže môžete použiť ako bežné analógové serva, tak rýchle digitálne.
NAZA-M V2 môže pracovať v troch letových režimoch:
Pre nastavovanie riadiacej jednotky slúži komfortný počítačový program (pre operačné systémy Windows XP SP3, Windows 7 a 8) - osobný počítač sa pripája pomocou USB kábla. Obslužný program umožňuje vedľa voľby typu multikoptéry, nastavenie parametrov RC súpravy pre ovládanie (vrátane kalibrácie ovládačov) v rozsiahlej miere nastavovať parametre autopilota pre automatickú stabilizáciu v jednotlivých osiach, pričom zisk gyroskopického systému je možné dolaďovať aj diaľkovo za letu (vždy 1 alebo 2 osi) . V prípade potreby je možné kalibrovať čidlá inerciálnej jednotky alebo GPS modulu (ak ho používate). Ďalej možno prednastaviť núdzové režimy fail-safe, režimy inteligentného ovládania smeru, parametre pre riadenie a stabilizáciu dvojosého závesu kamery alebo parametre monitora sledujúceho napájacie napätie. Obslužný softvér rovnako ako firmware riadiacej jednotky je upgradovateľný, aktuálne verzie sú voľne k stiahnutiu na webových stránkach výrobcu DJI.
Napájanie systému zabezpečuje stabilizátor tvoriaci zvláštnu jednotku PMU opatrenú portami pre pripojenie GPS modulu a pripravovaného stabilizovaného závesu Zenmuse H3-2D pre kamery Go Pro. Pre napájanie je možné použiť LiPo akumulátor 2-6 s, tj. jednotku napájanie môžete pripojiť priamo k pohonnému akumulátora multikoptéry. Napätie napájacieho akumulátora je sledované inteligentným programom s nastaviteľnými dvoma úrovňami ochrany, takže NAZA-M V2 vás bude intenzívnym červeným blikaním LED indikátora včas varovať, že je potrebné pristáť vzhľadom na blížiace sa vyčerpanie energie pohonného akumulátora.
Signalizáciu prevádzkových stavov zabezpečuje LED modul (predáva sa samostatne), ktorý je opatrený tiež Micro-USB portom pre komunikáciu s PC pre nastavovanie riadiacej jednotky alebo aktualizáciu firmvéru. Oddelenie LED modulu od jednotky napájania (ako tomu bolo u pôvodného systému NAZA-M) umožňuje jeho jednoduchšiu inštaláciu na multikoptéru do polohy zaručujúcej nerušenú viditeľnosť za letu a ľahkú prístupnosť USB konektora pre nastavovanie riadiacej jednotky s pomocou PC.

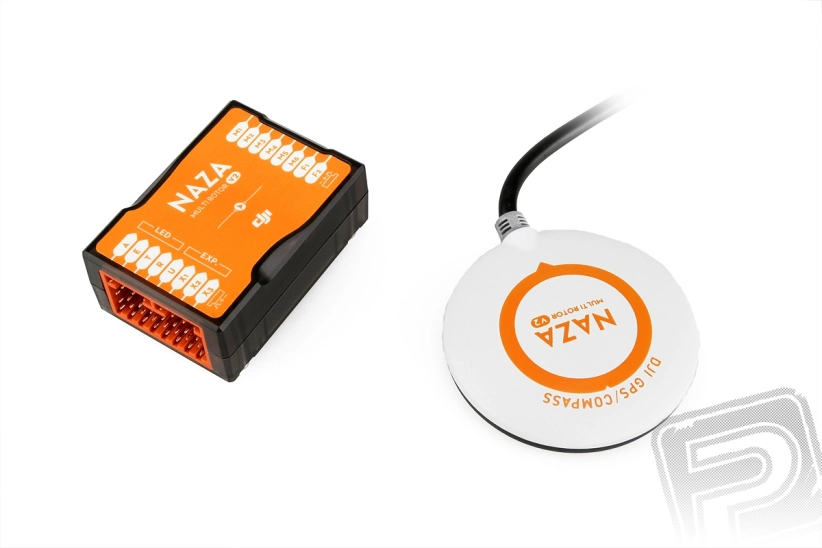

Prídavný modul GPS senzora a kompasu (magnetometra) pre riadiacu jednotku NAZA-M V2 pre multikoptéry umožňuje prevádzku riadiacej jednotky v letovom režime GPS stabilizácie "GPS Atti. Mode" s automatickou stabilizáciou polohy (naklonenia) modelu a jeho zemepisnej polohy. GPS modul sa montuje na nemagnetický držiak čo najďalej od motorov, silových vodičov a elektroniky modelu pre obmedzenie rušivých vplyvov. Základné nastavenie a kalibrácie snímača je súčasťou nastavenia riadiacej jednotky NAZA-M V2 a vykonáva sa s pomocou obslužného PC softwaru pre túto jednotku. V poľných podmienkach sa vykonáva ešte veľmi jednoduchá a rýchla kalibrácia kompasu pred prvým vzletom.
Súprava obsahuje:
stavebnicu F450: kompozitové a plastové diely trupu lietadla, 4 striedavé motory C2212/920, 4 striedavé regulátory 15A Opto, súpravu vrtúľ 9,4x4,3 "spojovací materiál a český návod.
Súprava NAZA-M V2: riadiaca jednotka MC, prepojovacie káble pre pripojenie prijímača a český návod (originálny anglický návod je k stiahnutiu na webových stránkach výrobcu DJI).

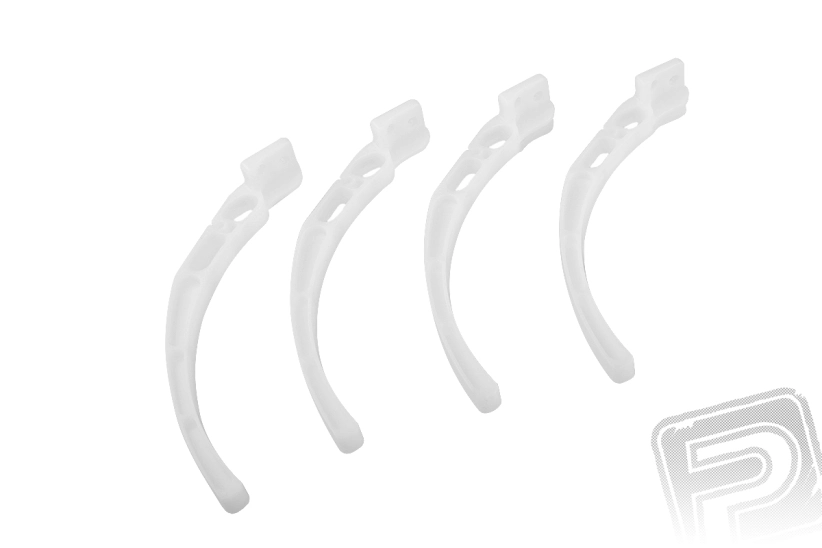

Podvozok
Dĺžka [mm] | 450 |
Priemer nosného rotora [mm] | 254 |
Hmotnosť (prázdná) [g] | 282 |
Hmotnosť letová [g] | 800 - 1600 |
Ovládané funkcie | M(4),Kl,Kp,Vr,Gyro |
Stavebná náročnosť | S1 |
Náročnosť pilotáže | P1 |
