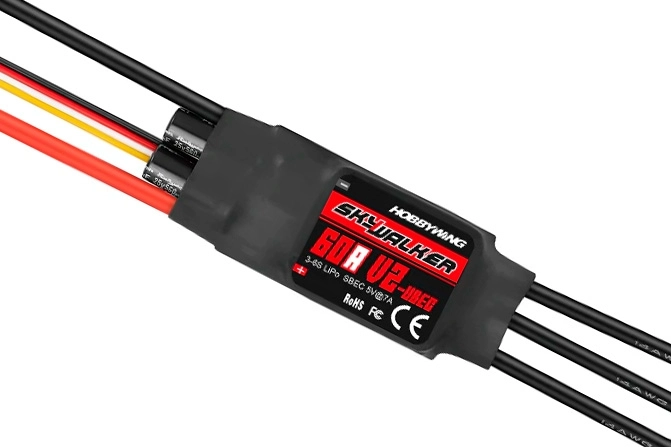

Skywalker 60A V2

Nová generácia programovateľných mikroprocesorových regulátorov pre bezkefové striedavé motory bez snímačov navrhnutá s použitím najnovšej polovodičovej technológie s vynikajúcimi úžitkovými vlastnosťami pri zachovaní veľmi jednoduchej a používateľsky prívetivej obsluhy. Používa sa na riadenie otáčok striedavých elektromotorov v rekreačných modeloch lietadiel pri napájaní z NiCd/NiMH a LiPo/Li-ion akumulátorov. Regulátor je vybavený výkonným spínaným regulátorom výkonu BEC, ktorý zabezpečuje napájanie prijímača a serv z pohonného akumulátora. Na jednoduché nastavenie regulátora slúži špeciálny programovací box Hobbywing LED, ktorý sa dodáva samostatne.

POPIS A FUNKCIE REGULÁTORA

• Regulátor je vybavený vysoko výkonným 32-bitovým mikroprocesorom ARM M4 s taktovacou frekvenciou až 96 MHz.
• Technológia DEO (Driving Efficiency Optimization) výrazne zlepšuje odozvu škrtiacej klapky a účinnosť riadenia výkonového stupňa, čím znižuje teplotu regulátora.
• Vhodný pre drvivú väčšinu leteckých striedavých motorov s napájaním z akumulátorov LiPo 3-6S.
• Pre napájanie z akumulátorov NiCd, NiMH, LiPo, Li-ion
• Výkonný spínaný napájací kondicionér BEC 5,0 V s zátěžovou kapacitou až 7 A.
• Nastaviteľný obvod PCO - odpojí motor pri poklese napájacieho napätia.
• Režimy normálneho/mierneho/veľmi jemného rozbehu sú vhodné pre motory s priamym pohonom aj motory s prevodovkou.
• Bezpečné spínanie (zabraňuje rozbehu motora pri zapnutí).
• Viacero ochranných funkcií: ochrana proti rozbehu, tepelná ochrana regulátora, tepelná ochrana kondenzátorov, ochrana proti preťaženiu, nadprúdová ochrana, ochrana pri abnormálnom napájacom napätí a ochrana pri strate riadiaceho signálu účinne predlžujú životnosť regulátora.
• Špeciálny programovací kábel na pripojenie regulátora k programovaciemu boxu Hobbywing LED umožňuje používateľovi programovať regulátor kedykoľvek a kdekoľvek.
• Kalibrácia rozsahu škrtiacej klapky dokonale zodpovedá riadiacemu signálu z vašej RC súpravy.

PROGRAMOVATEĽNÉ FUNKCIE

• Typ brzdy: Vypnutie brzdy, normálna brzda (s intenzitou brzdenia nastaviteľnou v 3 úrovniach), reverzácia (umožňuje zapnúť reverzáciu chodu motora pomocou iného kanála s prepínačom, reverzácia otáčok motora s reverzácia (umožňuje zapnúť reverzáciu otáčok motora pomocou iného kanála s proporcionálnym spínačom, pomocou ktorého sa riadia otáčky motora pri reverzácii).
• Silnosť brzdy: Intenzita brzdy je nastaviteľná na 60, 90 alebo 100 % pre režim "Normálna brzda".
• Metóda odpojenia motora: Mäkké vypnutie: regulátor postupne zníži výkon na 60 % plného výkonu do 3 sekúnd po aktivovaní napäťovej ochrany. Tvrdé vypnutie: motor sa okamžite vypne.
• Počet článkov LiPo: Odporúčame nastaviť manuálne pre 100% spoľahlivú funkciu napäťovej ochrany. Ak zvolíte automatickú detekciu, riadiaca jednotka automaticky vypočíta počet článkov pripojenej batérie podľa pravidla "3,7 V na článok".
• Napäťová ochrana: Prahovú úroveň napäťovej ochrany možno nastaviť na 2,8 V/článok, 3,0 V/článok alebo 3,4 V/článok; ochranu možno tiež úplne vypnúť.
• Spustenie: Normálne spustenie (okamžité spustenie), Mäkké spustenie (s pomalým rozbehom pre motory s veľkými vrtuľami, prevodovkou alebo menšími dúchadlami), Veľmi mäkké spustenie (s veľmi pomalým rozbehom pre motory s veľkými vrtuľami, prevodovkou alebo dúchadlami od 90 mm).
• Timing: Nastaviteľný na 5, 15 alebo 25°.
• DEO voľnobehu: Túto funkciu možno zapnúť alebo vypnúť; môže zabezpečiť lepšiu linearitu alebo plynulejšiu odozvu škrtiacej klapky.
• Režim vyhľadávania: Môže pomôcť pri hľadaní modelu, ktorý pristál v nepriaznivom teréne - ovládač spôsobí, že motor zapípa, keď je plyn stiahnutý na nulovú hodnotu po nastavený čas.

FUNKCIE OCHRANY REGULÁTORA

• Ochrana pred štartovaním: Ak samotný motor nenabehne do 2 sekúnd po dotiahnutí plynu, regulátor odpojí motor.
• Termická ochrana: Ak teplota regulátora prekročí 120 °C, regulátor obmedzí výstupný výkon na 60 % (ak je nastavené mäkké vypnutie) alebo úplne vypne motor (ak je nastavené tvrdé vypnutie).
• Ztráta signálu plynu: Regulátor obmedzí výkon, ak signál chýba 1 s; chýbajúci signál na viac ako 2 s spôsobí úplné vypnutie motora.
• Ochrana proti preťaženiu: Regulátor vypne motor alebo ho automaticky reštartuje, keď sa jeho zaťaženie náhle zvýši na veľmi vysokú hodnotu.
• Napäťová ochrana: Keď napätie batérie pohonu klesne pod nastavenú prahovú úroveň, spustí sa napäťová ochrana regulátora. Regulátor obmedzí výstupný výkon na 60 % (ak je nastavené mäkké vypnutie) alebo úplne vypne motor (ak je nastavené tvrdé vypnutie).
• Ochrana proti abnormálnemu napájaciemu napätiu: Ak napätie pohonného akumulátora nie je v prípustnom rozsahu pre regulátor, spustí sa ochrana proti abnormálnemu napájaciemu napätiu; regulátor signalizuje výstrahu pípnutím motora.

Tip: Pri vôbec prvom zapnutí regulátora najprv vykonajte kalibráciu rozsahu plynu podľa návodu. Až potom je možné regulátor používať a nastavovať ďalšie parametre pomocou vysielača alebo programovacieho boxu LED.
