Futaba R7208SB FASSTest 8k prijímač

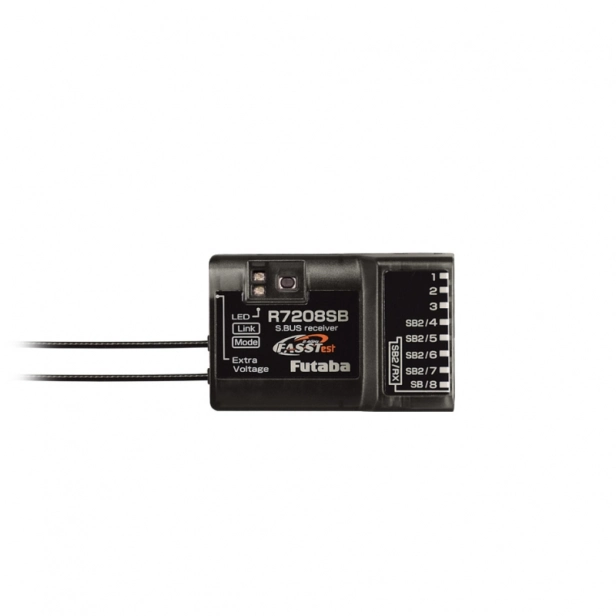

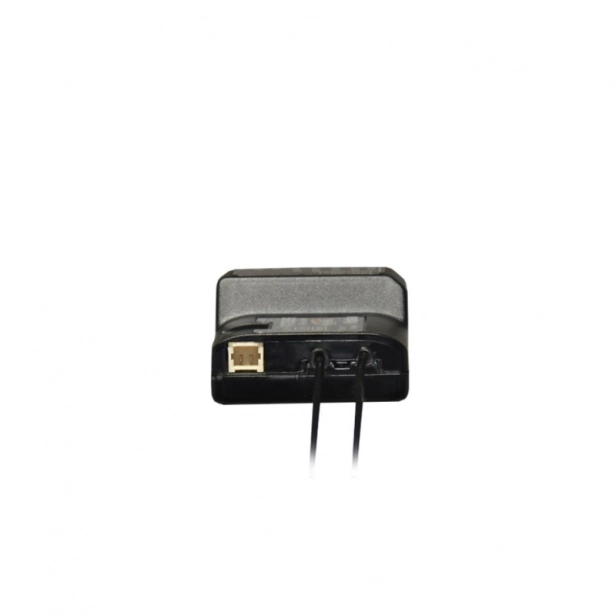

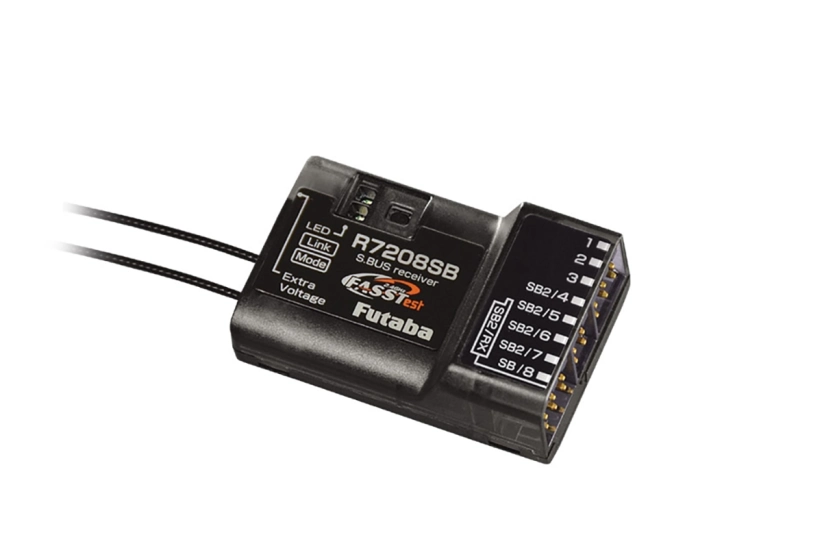

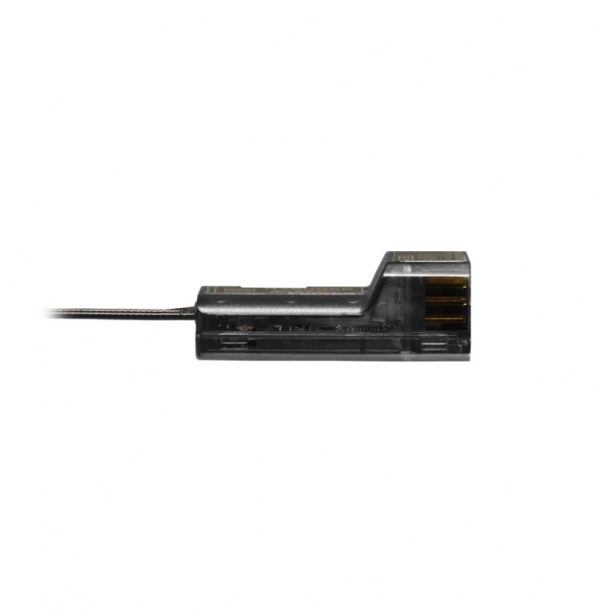

Osemkanálový telemetrický prijímač Futaba prenosový systém FASSTest-2,4 GHz a FASST (bez telemetrie) s dvojicou diverzitných antén s plným rozsahom. Je určený na všeobecné použitie v modeloch všetkých kategórií; vďaka kompaktným rozmerom, nízkej hmotnosti a konektorom zasunutým v pozdĺžnej osi je vhodný aj pre modely so štíhlym trupom, ako sú F3B, F3J atď. Vďaka voliteľným režimom kanálov a dvojprijímačovej prevádzke dobre poslúži aj v modeloch vyžadujúcich veľký počet kanálov - v takom prípade dvojica R7208SB poskytne až 16 klasických PWM kanálových výstupov alebo 14-15 PWM výstupov a 1-2 S.BUS sériové výstupy. Okrem toho je prijímač vybavený S.BUS2 portom na obojsmernú komunikáciu, ktorý umožňuje pripojenie S.BUS2 serv, telemetrických senzorov a ďalších kompatibilných zariadení, a zásuvky kanálov 4-7 môžu slúžiť aj ako S.BUS2 porty. Prevádzkové stavy prijímača sú indikované LED indikátorom.

Vysielací systém

FASSTest-2,4 GHz batéria s telemetriou pre lietajúce modely.

Pamätajte, že v režimoch FASSTest12CH a FASST s vysokou opakovacou frekvenciou (High Speed) možno používať len digitálne servá.

Napájací zdroj

4,8-7,4 V  (menovité napätie) - t.j. napr. 4-6 článkov NiMH, 2S LiPo, LiFe, Li-ion batérie, BEC regulátory napájania v danom rozsahu napätia.

Anténa

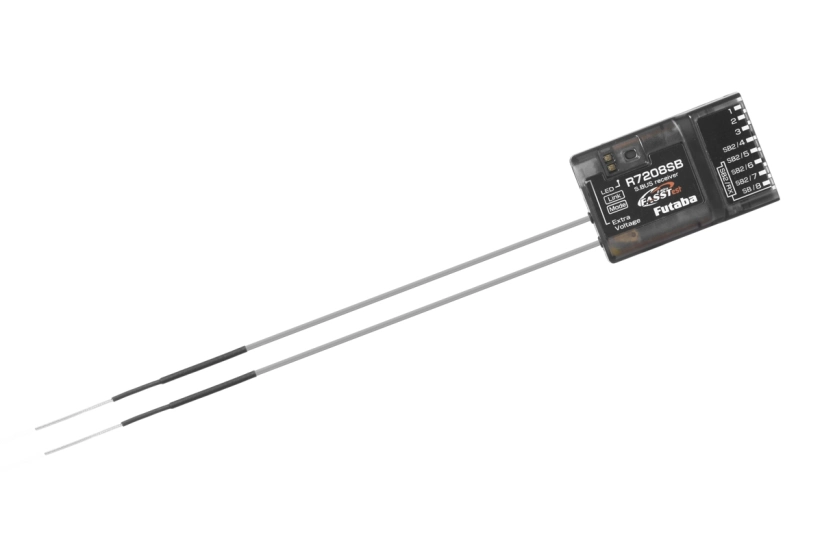

Prijímač je vybavený dvojicou diverzitných antén s cieľom maximalizovať príjem signálu bez ohľadu na relatívnu polohu modelu a vysielača. Tie by mali byť namontované v modeli so vzájomnou orientáciou 90°.

Výstupy prijímača, kanálové režimy

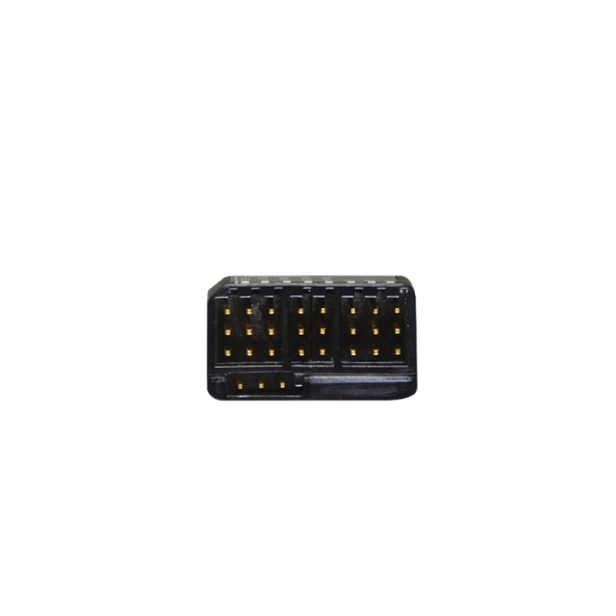

Prijímač je vybavený zásuvkami pre štandardné konektory Futaba (s výstupkom), do ktorých je samozrejme možné vložiť aj konektory UNI (=JR/Graupner, Hitec) bez bočného výstupku.

Kanálové výstupy (PWM/S.BUS).BUS výstupov alebo dvojprijímačová prevádzka (vyžaduje použitie vysielača Futaba umožňujúceho dvojprijímačovú prevádzku), v ktorom pár R7208SB môže ponúknuť až 16 klasických PWM kanálov alebo 14-15 PWM výstupov a 1-2 S.BUS sériové výstupy, prípadne iné kombinácie s ďalšími S.BUS2 vstupnými/výstupnými portami. Výber režimu kanálov sa vykonáva pomocou tlačidla na prijímači v špeciálnom režime nastavenia - v normálnom prevádzkovom režime nie je možné meniť režimy kanálov.

S.BUS2: Zásuvka S.BUS2 umožňuje pripojenie servopohonov, gyroskopov a iných kompatibilných zariadení S.BUS2 a pripojenie telemetrických snímačov Futaba, ktorých údaje sa môžu zobrazovať na vysielači.

EXT (Extra Voltage): Zásuvka umožňujúca meranie napätia externého (napr. pohonného) akumulátora pripojeného pomocou kábla CA-RVIN-700 (predáva sa samostatne) v rozsahu 0-70 V.

Prevádzka dvoch prijímačov s automatickým zálohovaním

Prijímač môže aktivovať aj režim dvoch prijímačov s automatickým zálohovaním, ktorý v prípade zlyhania príjmu signálu jedného z prijímačov (dvojica R7208SB alebo jeden R7208SB a ďalší FASSTest S.Funkcia je v princípe rovnaká ako v záložnom systéme FDLS-1, ale bez ďalšieho vybavenia.

Telemetria (len v systéme FASSTest)

R7208SB prenáša do vysielača napätie napájania prijímača a napätie namerané na vstupe EXT bez potreby pripojenia akýchkoľvek snímačov.

Prijímač R7208SB umožňuje používať všetky telemetrické snímače Futaba a iné snímače kompatibilné so systémom S.BUS2 s obojsmernou komunikáciou.

Súprava prijímača obsahuje:Prijímač R7208SB, návod na obsluhu.

Čo je S.BUS2/S.BUS

• S.BUS - sériová zbernica Futaba s jednosmernou komunikáciou umožňujúca ovládanie servopohonov, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému portu prijímača S.BUS.
• S.BUS2 - sériová zbernica Futaba pre obojsmernú komunikáciu umožňujúca (rovnako ako S.BUS) ovládanie serv, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému/vstupnému portu prijímača S.BUS2. Okrem toho môže pripojiť telemetrické senzory a prenášať údaje z nich cez prijímač na zobrazenie na vysielači; z niektorých S.BUS2 serv môže prenášať informácie o pracovnom prúde, teplote alebo uhle výstupnej páky serva do vysielača.

Na rozdiel od bežných RC súprav systém S.BUS(2) využíva sériovú dátovú komunikáciu na prenos riadiacich signálov z prijímača do serv, gyroskopu alebo iného zariadenia. Tieto údaje obsahujú príkazy, ako napríklad "posuňte kanál serva 3 do polohy 15 stupňov, posuňte kanál serva 5 do polohy 30 stupňov" pre viaceré zariadenia. Zariadenia S.BUS(2) vykonávajú len príkazy patriace k ich vlastnému nastavenému kanálu. Z tohto dôvodu je možné pripojiť niekoľko servopohonov k jednému signálovému káblu, pričom ich možno nastavovať a ovládať jednotlivo podľa potreby. Na tento účel sa používa identifikačný kód serva (ID). ID nájdete na nálepke na krabici serva.

Servo S.BUS2 je možné pripojiť k obom portom S.BUS2 aj S.BUS prijímača. Jeho funkcia sa určuje nastavením kanála v pamäti serva (vykonáva sa pomocou programovacieho rozhrania vysielača Futaba, programátora SBC-1 alebo USB rozhrania CIU-3 s PC programom S-Link - u niektorých serv sa dá kanál nastaviť len pomocou vysielača).

Servo S.BUS alebo S.BUS2 pripojené ku kanálovému výstupu bežného prijímača (PWM) funguje ako bežné servo. Jeho pohyb je určený signálom v kanáli prijímača, ku ktorému je pripojené. Nastavenia programovateľných funkcií serva zostávajú v platnosti.
