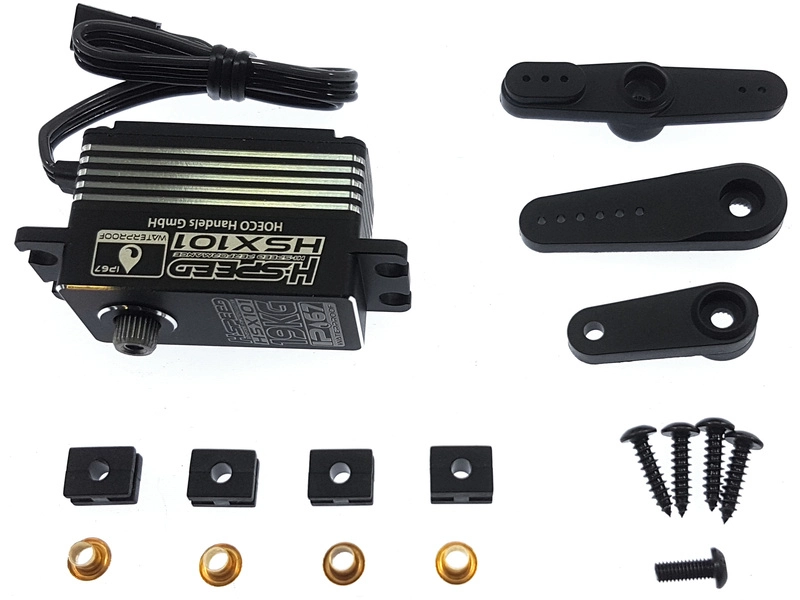

H-rýchlostné servo HSX101 19kg.cm 0,073s/60° 25T

Charakteristika

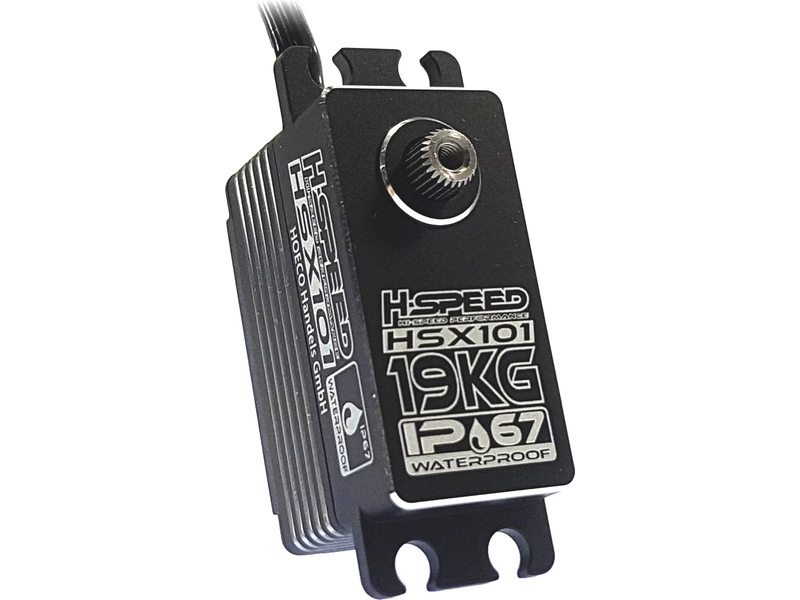

Nízkootáčkové digitálne servo H-Speed HSX101 s bezkartáčovým motorom. Celohliníková CNC skriňa, 2x guľôčkové ložisko, kovové prevody, magnetický snímač polohy, vodotesný (IP67), napájanie 4,8-8,4 V, krútiaci moment 13-19 kg.cm, rýchlosť 0,11-0,073s/60°, hmotnosť 54,5 g, rozmery: 40x20x26 mm. 25T tisícin.

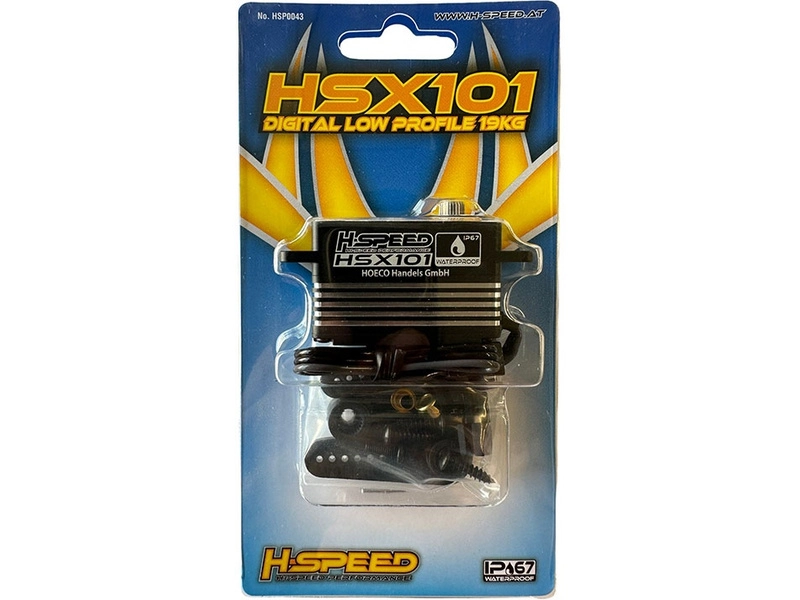

Obsah balenia

Balenie obsahuje servo HSX101

Charakteristika

Nízkootáčkové digitálne servo H-Speed HSX101 s bezkartáčovým motorom. Celohliníková CNC skrinka, 2x guľôčkové ložisko, kovové prevody, magnetický snímač polohy, vodotesný (IP67), napájanie 4,8-8,4 V, krútiaci moment 13-19 kg.cm, rýchlosť 0,11-0,073s/60°, hmotnosť 54,5 g, rozmery: 40x20x26 mm. 25T.

Ideálne pre RC modely áut 1:10 - 1:12, RC modely lodí, RC modely lietadiel a iné aplikácie. Vysokokvalitný hliníkový box CNC zabezpečuje optimálne chladenie a poskytuje vysokú odolnosť.

Funkcie

• Nízkoprofilové štandardné servo
• Hliníková CNC skrinka
• Striedavý motor s dlhou životnosťou
• 2x guličkové ložisko
• Prevody z kovovej ocele
• Vodotesný - stupeň krytia IP67
• Magnetický snímač polohy
• Možnosť prispôsobenia pre normálnu prevádzku alebo navijak
• Tiskové zaťaženie 25T
• Vhodné pre RC modely áut v mierke 1:10 - 1:12, RC modely lodí, lietadiel a iné aplikácie

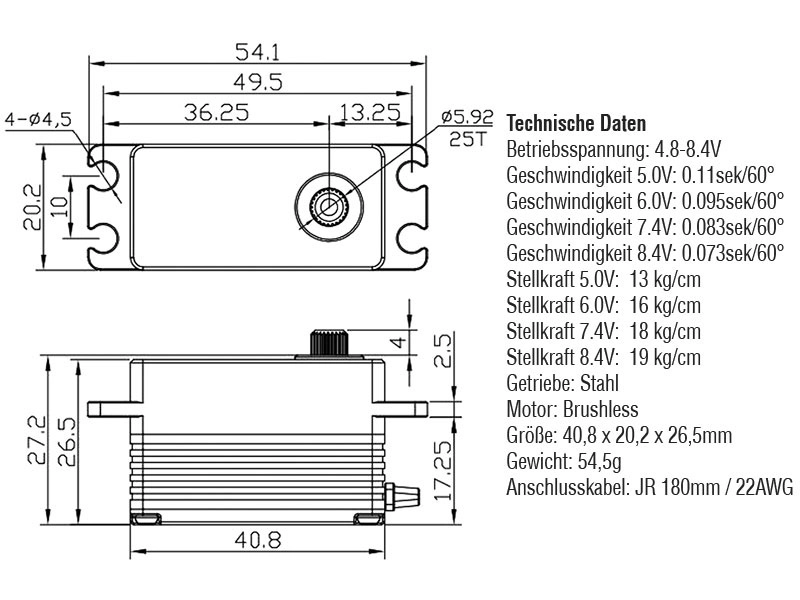

Špecifikácie

• Rýchlosť: 0,110s/60° @ 5,0 V
• Rýchlosť: 0,095s/60° @ 6,0V
• Rýchlosť: 0,083s/60° @ 7,4V
• Rýchlosť: 0,073s/60° @ 8,4V
• Moment: 13kg.cm @ 5,0V
• Moment: 16kg.cm @ 6,0V
• Moment: 18kg.cm @ 7,4V
• Moment: 19kg.cm @ 8,4V
• Rozmery: 40,8 x 20,2 x 26,5 mm
• Hmotnosť: 54,5 g

Doporučená kúpa

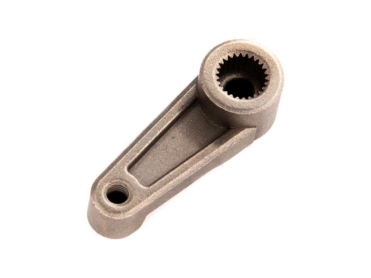

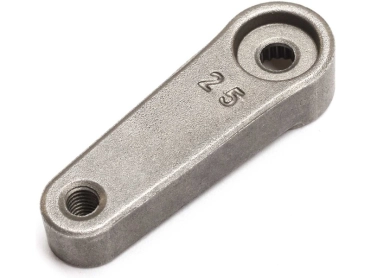

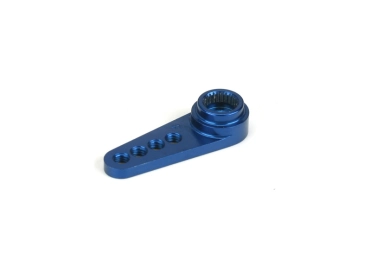

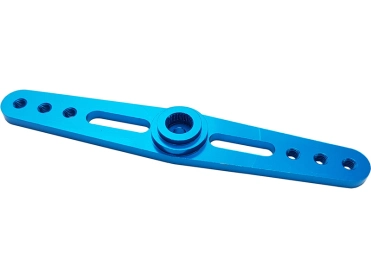

Servo páka

K dispozícii je široká škála pák pre servá, či už plastových, hliníkových, jednostranných, obojstranných atď.

• Kompletný zoznam servopák s miliampérmetrom 25T (zub).

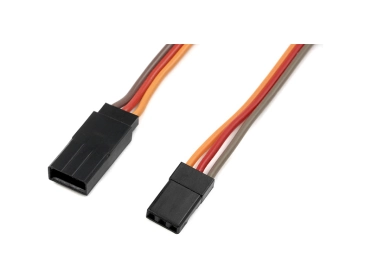

Predlžovací kábel

V prípade potreby môžete predĺžiť dĺžku prívodného kábla pomocou predlžovacieho kábla serva JR.Predĺženie ďalších káblov nájdete v príslušenstve.

Vonkajší napájací zdroj BEC

Doporučujeme napájať servá prostredníctvom externého napájacieho zdroja BEC. Napájací zdroj je potrebné nainštalovať aj v prípade, že pôvodné servo v modeli nahrádzate výkonnejším a existujúci regulátor nemá dostatočne veľký integrovaný BEC.

• Prehľad externých zdrojov BEC

Súprava na montáž servopohonov

Na zníženie namáhania lôžka serva a vibrácií odporúčame namontovať servo nad silentbloky pomocou montážnej súpravy.

• Montážne súpravy servopohonov

Vysvetlivky

Prehľad konektorov servopohonov

Standardne sa na pripojenie serva k prijímaču používa univerzálny konektor serva, ktorý môže byť typu JR alebo Futaba.

• Konektor JR možno jednoducho zapojiť do protikonektora Futaba.
• Aby ste konektor Futaba zapojili do protikusov JR, stačí z boku odrezať vodiacu dosku.

Prehľad servotisícoviek a pák

V nasledujúcej tabuľke nájdete prehľad milisekúnd, ktoré zvyčajne používajú jednotliví výrobcovia. (Počet zubov a veľkosť miliampérmetra sa môžu výnimočne líšiť)
