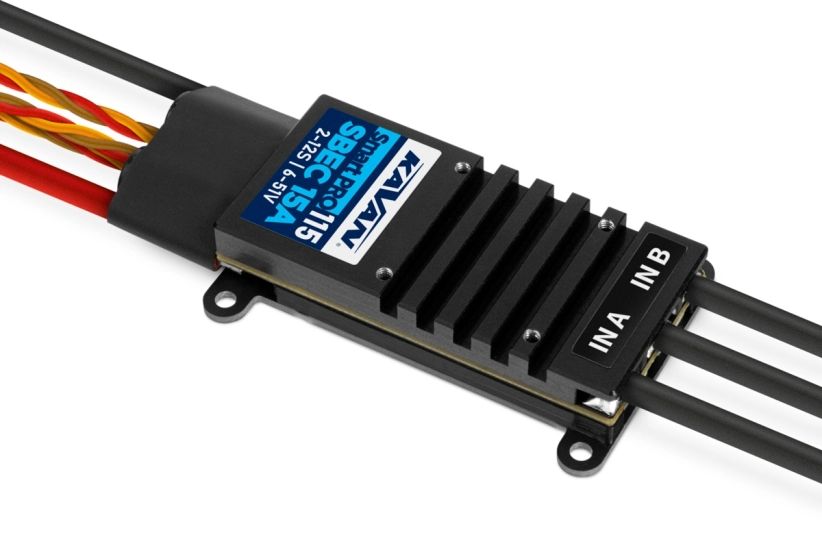

KAVAN Smart PRO-115HV SBEC

Výkonný regulátor motora BLDC s trvalým prúdom až 110 A pri napätí až 51 V (12S LiPo). Je vhodný pre modely s obmedzeným inštalačným priestorom - typicky elektrické veterné turbíny. Ponúka kvalitné stabilizované výstupné napätie (BEC) s trvalým prúdom až 15A a možnosť pripojenia externého bezpečnostného spínača.

Séria KAVAN Smart je moderný regulátor otáčok určený predovšetkým na použitie v rádiovo riadených modeloch lietadiel. Vďaka integrovanej telemetrii a rôznym voliteľným možnostiam užívateľskej konfigurácie ponúkajú regulátory vysokú účinnosť, nízku hmotnosť a presné riadenie motora. Regulátory ponúkajú mnoho typov ochrany.

Vlastnosti

• Malé rozmery v kombinácii s vysoko výkonným riadením motora.
• Výkonný spínací BEC, ktorý ponúka trvalý prúd 15 A (max. 30 A). Súčasťou je ochrana obvodu BEC proti nadprúdu a prehriatiu.
• Nastavenie napätia BEC 5,5-8,4 V v krokoch po 0,1 V.
• Ochrana proti prepätiu a podpätiu, ochrana proti prehriatiu, ochrana proti zaseknutiu motora.
• Nastaviteľný obmedzovač prúdu.
• Bezpečnostné vypnutie pri strate impulzu.
• Konfigurovateľné zrýchlenie, časovanie, elektromagnetická brzda atď.
• Nízka akustická hlučnosť vďaka vysokofrekvenčnému spínaniu.
• Automatická detekcia telemetrie: KAVAN V20, Duplex EX, Hott, MSB, S.Bus2. Špeciálny firmvér s podporou SRXL2.
• Telemetria (v závislosti od RC systému): napätie, prúd, výkon, kapacita, teplota, rýchlosť, energia.
• Zaznamenávajú sa minimálne/maximálne hodnoty telemetrie.
• Konfigurácia prostredníctvom vysielača alebo externého terminálu (JETIBOX/SMART-BOX).
• Aktualizácia firmvéru prostredníctvom USB rozhrania KAVAN Smart alebo MAV Sense a softvéru MAV Manager.
• Jazyky.
• Možnosť použitia externého spínača/tlačidla/Hall-senzora/RC spínača/dotykového spínača (predáva sa samostatne).
• Bezproblémová prevádzka s výkonnými viacpólovými motormi a prevažnou väčšinou všetkých ostatných motorov.
• Voliteľné pripojenie záložnej batérie bez ďalších redukcií.
• Polohovanie vrtule prostredníctvom Hallovho snímača (predáva sa samostatne).
• Voliteľná externá identifikácia motora spojená s teplotným snímačom (predáva sa samostatne).

Balenie obsahuje: Regulátor otáčok, návod.
