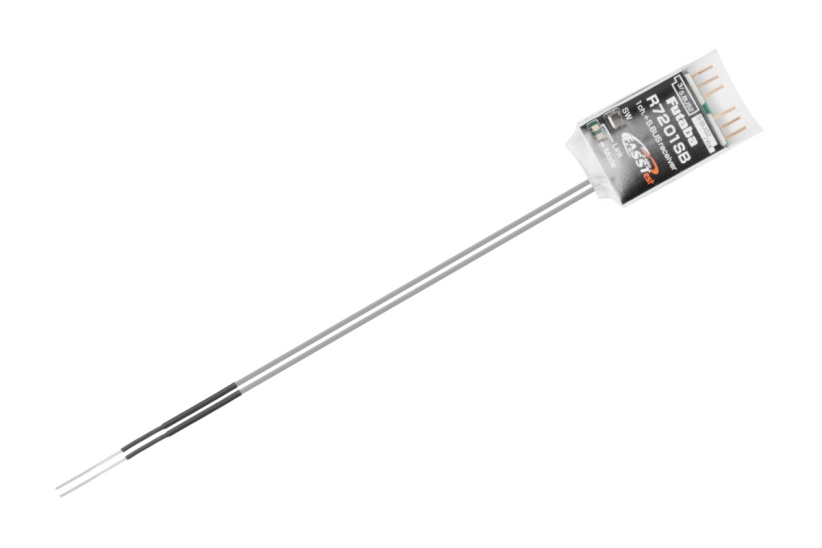

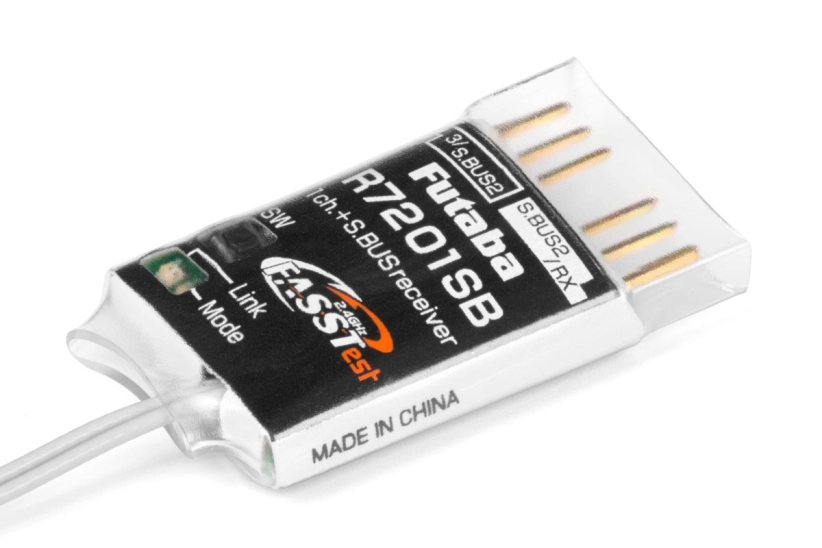

Prijímač Futaba R7201SB FASSTest S.BUS2

Malý a veľmi ľahký telemetrický prijímač Futaba prenosového systému FASSTest 2,4 GHz s dvojicou diverzitných antén s plným dosahom. Je určený na použitie v dronoch a iných modeloch, ktoré používajú riadiace jednotky komunikujúce prostredníctvom zberníc S.BUS alebo S.BUS2.Vďaka svojim kompaktným rozmerom a veľmi nízkej hmotnosti je vhodný aj pre malé modely lietadiel s S.BUS/S.BUS2 servami a výborne sa hodí ako záložný prijímač v dvojprijímačovej prevádzke s inými prijímačmi FASSTest. Voliteľné kanálové režimy modelu R7201SB umožňujú, aby jedna zásuvka fungovala ako klasický výstup PWM kanála (kanál 3)/port S.BUS2 alebo S.BUS; druhá zásuvka má funkciu portu S.BUS2 alebo sa používa na pripojenie druhého prijímača v prevádzke s dvomi prijímačmi. Port S.BUS2 pre obojsmernú komunikáciu umožňuje pripojenie servopohonov S.BUS2, telemetrických snímačov a ďalších kompatibilných zariadení. Prevádzkové stavy prijímača sú indikované LED indikátorom.

Vysielací systém
FASSTest-2,4 GHz s telemetriou pre lietajúce modely (FASSTest 26CH/18CH/12CH).
Pamätajte, že v režime FASSTest 12CH s vysokou opakovacou frekvenciou možno používať len digitálne servá.

Napájací zdroj
3,7-7,4 V  (nominálne napätie), prevádzkové 3,5-8,4 V - t.j. napr. 4-6 článkov NiMH, 1-2S LiPo/ Li-ion, 2S LiFe, batérie, BEC regulátory napájania v danom rozsahu napätia.

Anténa
Prijímač je vybavený dvojicou diverzitných antén s cieľom maximalizovať príjem signálu bez ohľadu na relatívnu polohu modelu a vysielača. Tie by mali byť namontované v modely so vzájomnou orientáciou 90°.

Výstupy prijímača, režimy kanálov
Prijímač je vybavený zásuvkami pre štandardné konektory Futaba (s výstupkom), do ktorých je samozrejme možné zasunúť konektory UNI (=JR/Graupner, Hitec) bez bočného výstupku. >

Výstupy kanálov (PWM/S.BUS): R7201SB umožňuje prerozdelenie kanálov, čo umožňuje použitie kombinácie klasického PWM výstupu a S.BUS2 vstupu/výstupu alebo prevádzku dvoch prijímačov (vyžaduje použitie vysielača Futaba umožňujúceho prevádzku dvoch prijímačov). Výber režimu kanálov sa vykonáva pomocou tlačidla na prijímači v špeciálnom režime nastavenia - v normálnom prevádzkovom režime nie je možné meniť režimy kanálov.

S.BUS2: Zásuvka S.BUS2 umožňuje pripojenie S.BUS2 serv, gyroskopov a ďalších kompatibilných zariadení a pripojenie telemetrických snímačov Futaba, ktorých údaje je možné zobrazovať na vysielači.

Prevádzka dvoch prijímačov s automatickou zálohou
Prijímač môže aktivovať aj režim dvoch prijímačov s automatickou zálohou, ktorý v prípade zlyhania príjmu signálu jedného z prijímačov (dvojica R7201SB alebo jeden R7201SB a ďalší FASSTest S.Funkcia je v princípe rovnaká ako pri záložnom systéme FDLS-1, ale bez potreby ďalšieho zariadenia.

Telemetria
R7201SB prenáša údaje o napätí napájania prijímača do vysielača bez potreby pripojenia akýchkoľvek snímačov.
R7201SB umožňuje používať všetky telemetrické snímače Futaba a ďalšie snímače kompatibilné so systémom S-bus.BUS2 s obojsmernou komunikáciou.

Súprava prijímača obsahuje: prijímač R7201SB, používateľskú príručku.

Čo je S.BUS2/S.BUS

• S.BUS - sériová zbernica Futaba s jednosmernou komunikáciou umožňujúca ovládanie serv, ovládačov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému portu prijímača S.BUS.
• S.BUS2 - sériová zbernica Futaba na obojsmernú komunikáciu umožňujúca (ako S.BUS) ovládanie servopohonov, regulátorov, spínačov, gyroskopov a ďalších kompatibilných RC zariadení pripojených k jednému výstupnému/vstupnému portu prijímača S.BUS2. Okrem toho môže pripojiť telemetrické snímače a prenášať údaje z nich cez prijímač na zobrazenie na vysielači; z niektorých S.BUS2 serv môže prenášať informácie o pracovnom prúde, teplote alebo uhle výstupnej páky serva do vysielača.

Na rozdiel od bežných RC súprav systém S.BUS(2) využíva sériovú dátovú komunikáciu na prenos riadiacich signálov z prijímača do serv, gyroskopu alebo iného zariadenia. Tieto údaje obsahujú príkazy, ako napríklad "posuňte kanál serva 3 do polohy 15 stupňov, posuňte kanál serva 5 do polohy 30 stupňov" pre viaceré zariadenia. Zariadenia S.BUS(2) vykonávajú len príkazy patriace k ich vlastnému nastavenému kanálu. Z tohto dôvodu je možné pripojiť niekoľko servopohonov k jednému signálovému káblu, pričom ich možno nastavovať a ovládať jednotlivo podľa potreby. Na tento účel sa používa identifikačný kód serva (ID). ID nájdete na nálepke na krabici serva.
Servo S.BUS2 je možné pripojiť na oba porty S.BUS2 aj S.BUS prijímača. Jeho funkcia sa určuje nastavením kanála v pamäti serva (toto sa vykonáva pomocou programovacieho rozhrania vysielača Futaba, programátora SBC-1 alebo USB rozhrania CIU-3 s PC programom S-Link - u niektorých serv sa dá kanál nastaviť len pomocou vysielača).
S.BUS alebo S.BUS2 servo pripojené ku kanálovému výstupu bežného prijímača (PWM) funguje ako bežné servo. Jeho pohyb je určený signálom v kanáli prijímača, ku ktorému je pripojené. Nastavenia programovateľných funkcií serva zostávajú v platnosti.
